리니어 스캔(Linear Scan) 검사 시 결함의 위치가 부정확하다면 재질 음속이 제대로 교정되었는지 확인해야 합니다. 이번 포스팅에서는 0.5 Skip과 1.0 Skip 신호를 활용하여 선형 음속을 교정하는 방법을 상세히 설명합니다.
사전 준비

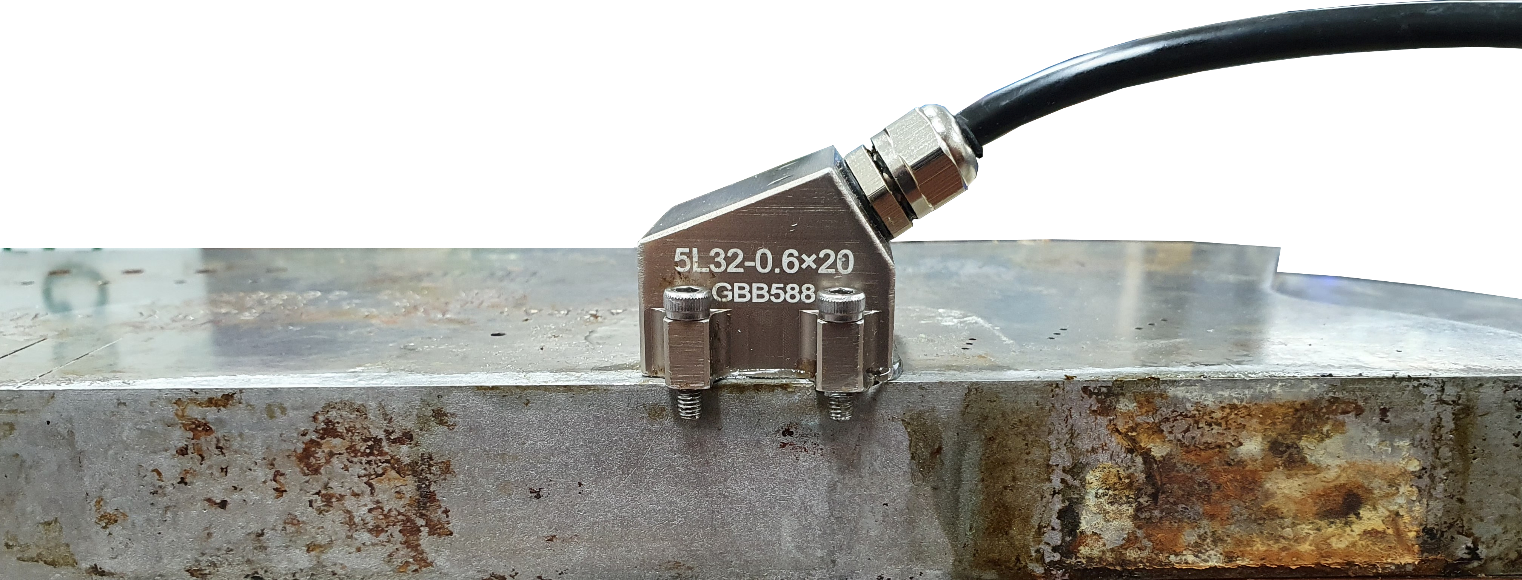

음속은 매질의 온도와 재질 조성에 따라 달라지므로, 반드시 검사 대상과 동일한 재질의 교정 블록을 준비해야 합니다.
음속 불일치로 인한 현상

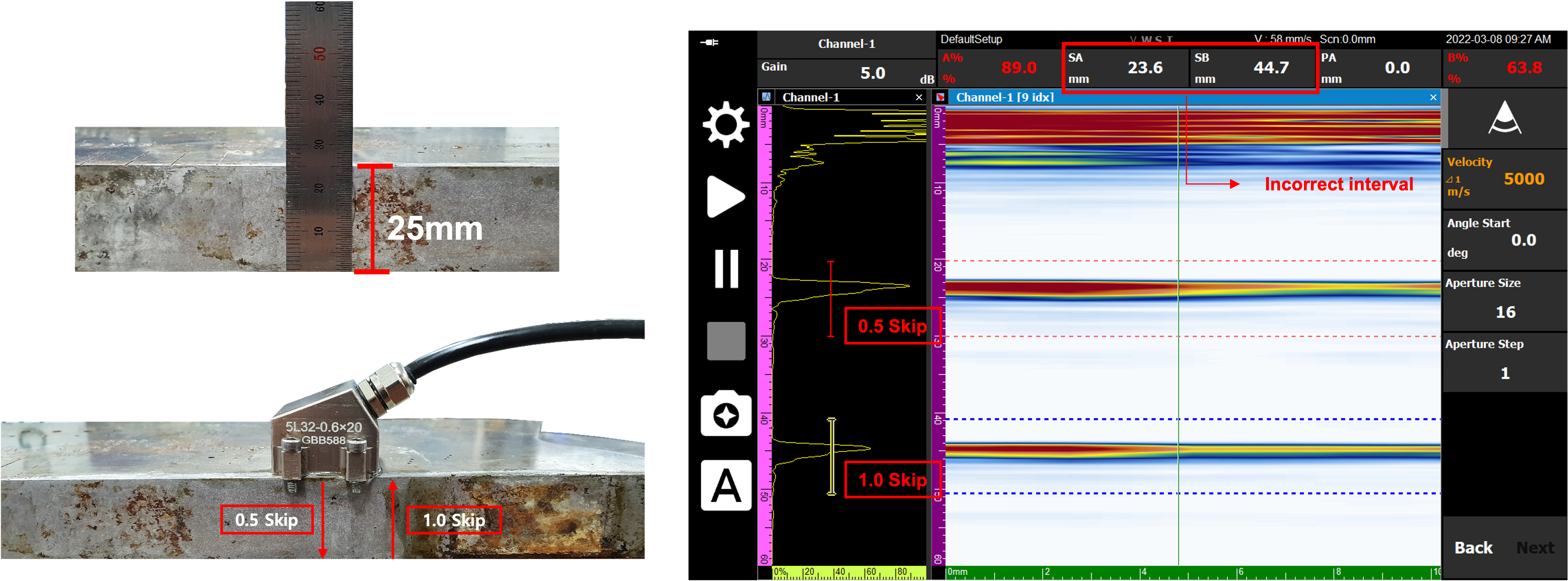

장비에 설정된 음속과 실제 재질의 음속이 다르면, 아래와 같이 스킵(Skip) 위치의 신호 간격이 물리적 실제 거리와 다르게 나타납니다.
- 기준: 0.5 Skip (25 mm) / 1.0 Skip (50 mm)
- 올바른 간격: 25 mm
교정 프로세스
1. 교정 페이지 진입

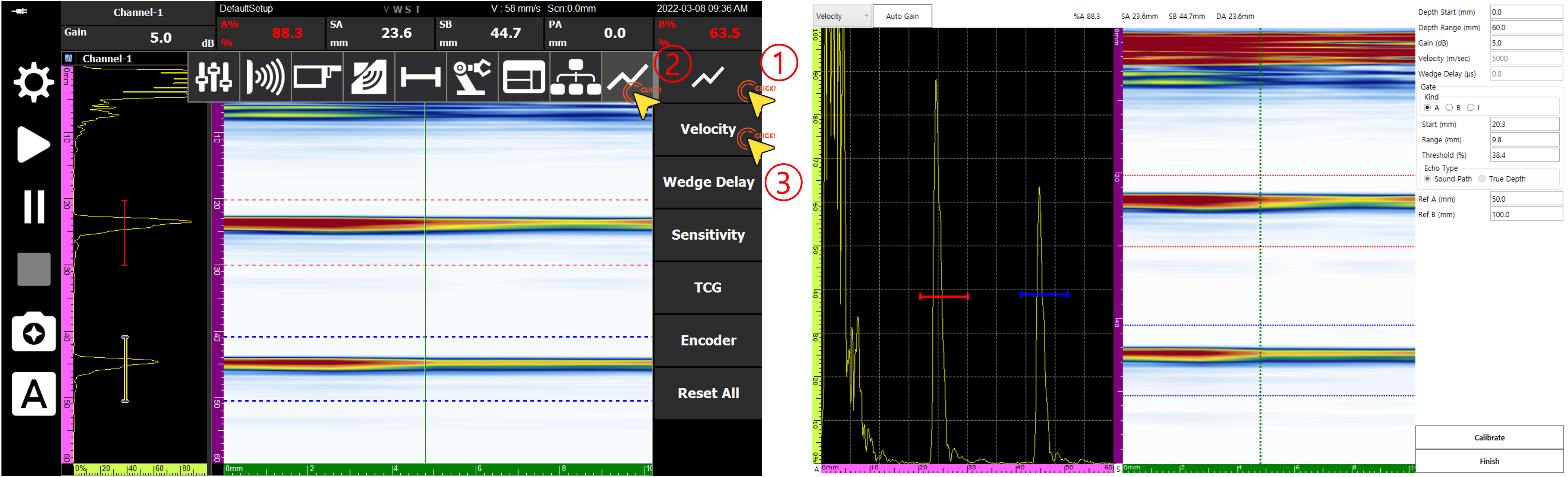

메뉴의 설정 순서에 따라 Velocity Calibration 전용 페이지로 이동합니다.
2. 파라미터 및 기준값 설정

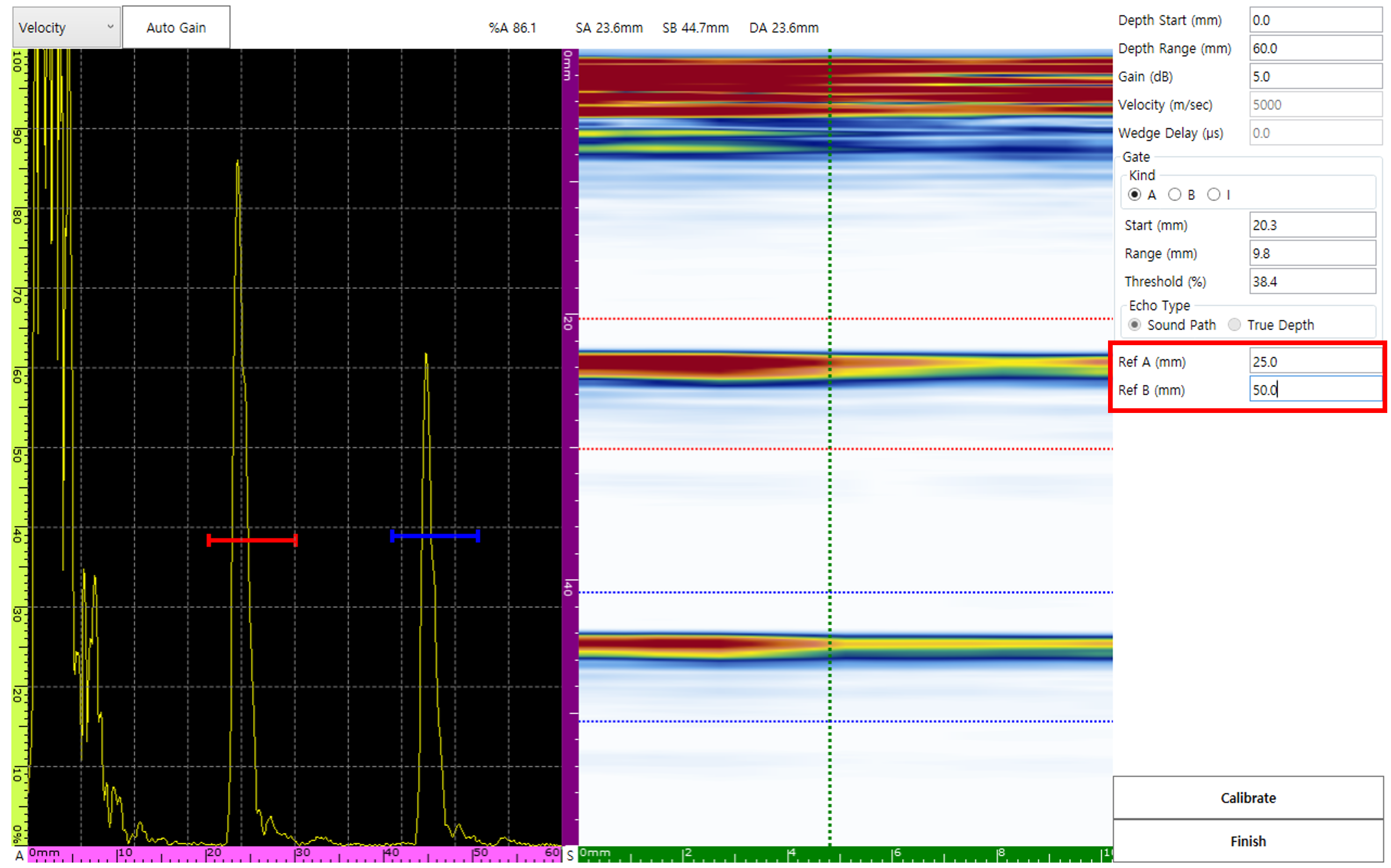

정밀한 신호 포착을 위해 Depth Range, Gain 등을 조절한 후, 실제 물리적 위치 값인 **Ref A (25 mm)**와 **Ref B (50 mm)**를 입력합니다.
3. 게이트 정렬 및 데이터 확인

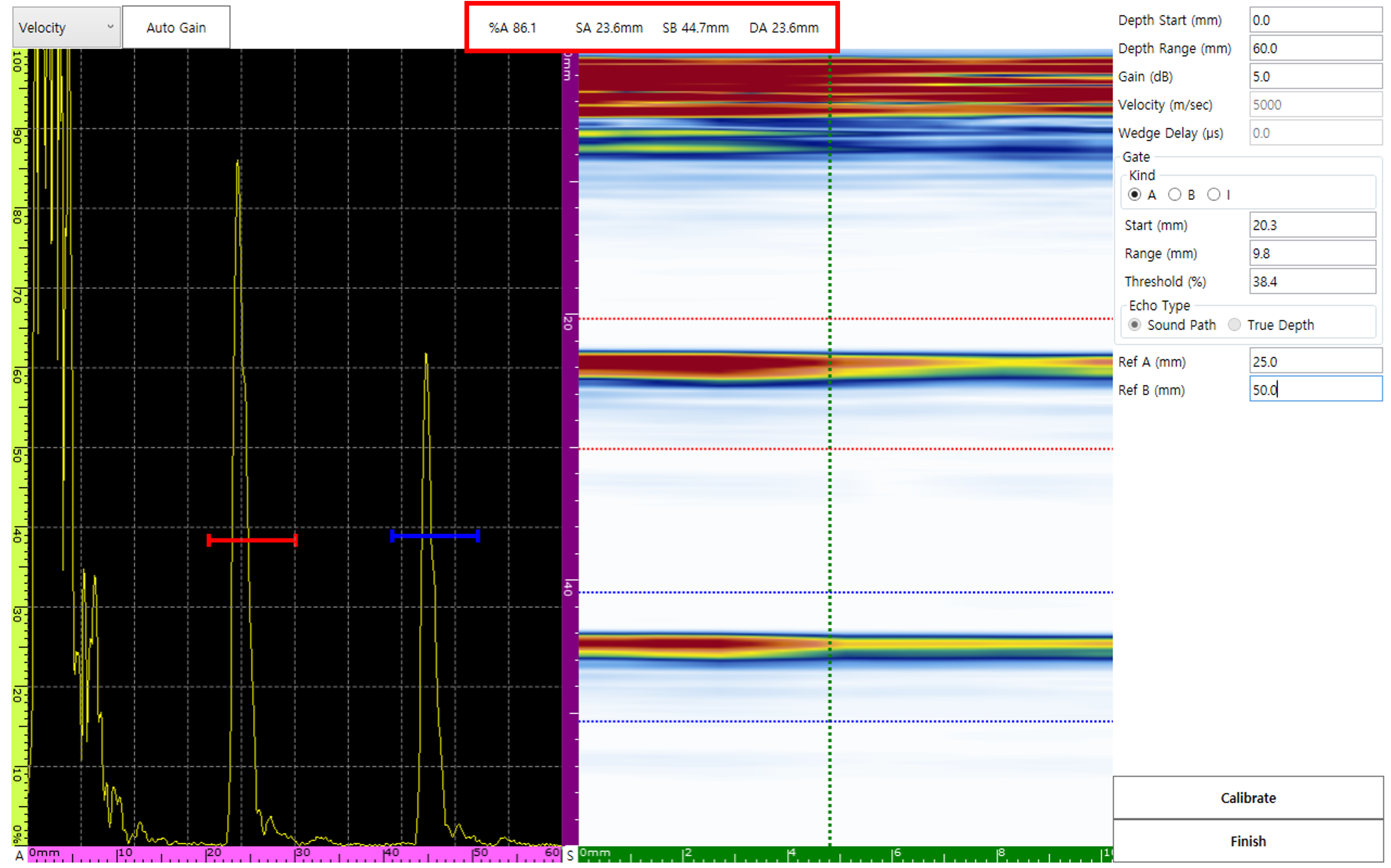

A 게이트와 B 게이트를 각각 0.5 Skip과 1.0 Skip 신호에 위치시킵니다. 이때 감지된 위치 값(SA, SB)이 화면에 실시간으로 표시됩니다.
4. 음속 업데이트 (Calibrate)

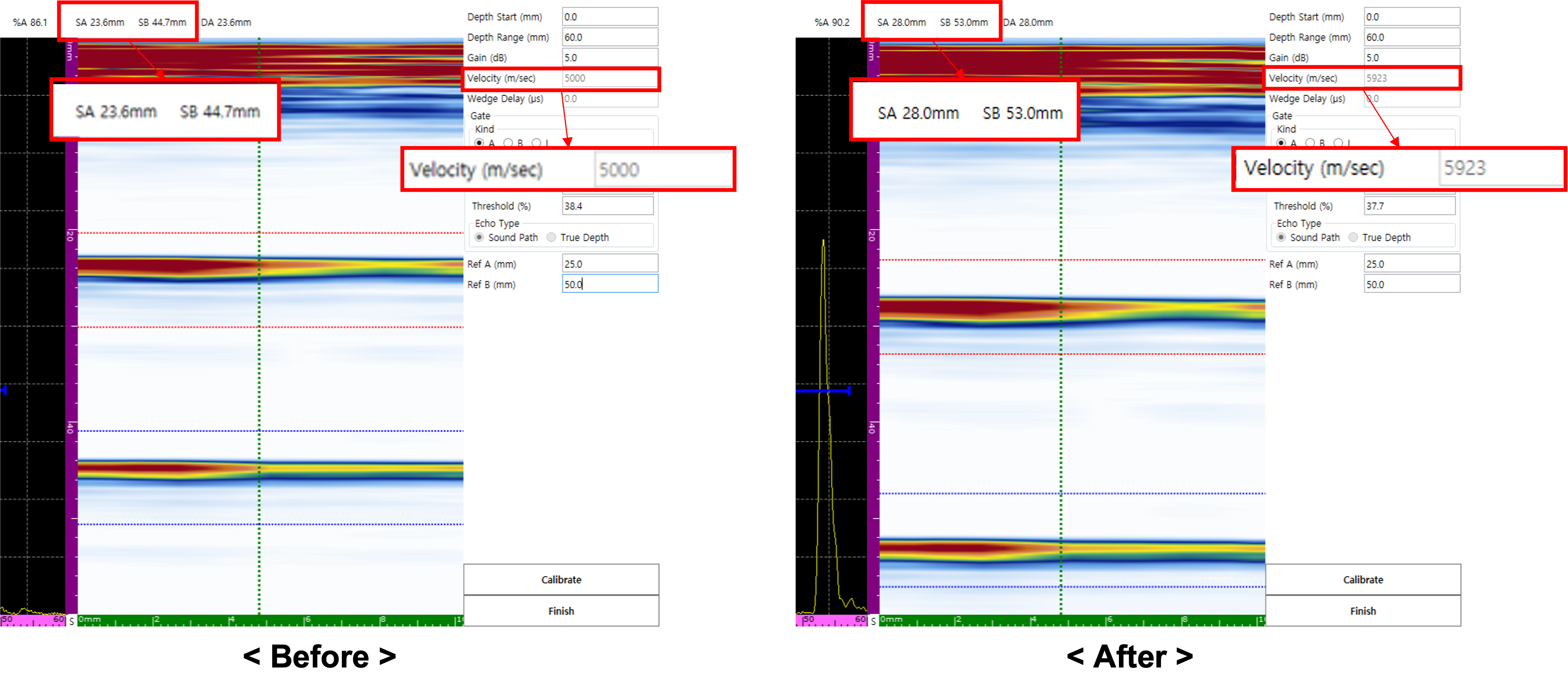

Calibrate 버튼을 클릭하면 소프트웨어가 입력된 기준값을 바탕으로 재질 음속을 즉시 업데이트합니다. 업데이트 후 SA와 SB 값은 정확히 25 mm 간격으로 정렬됩니다.
완료 및 저장

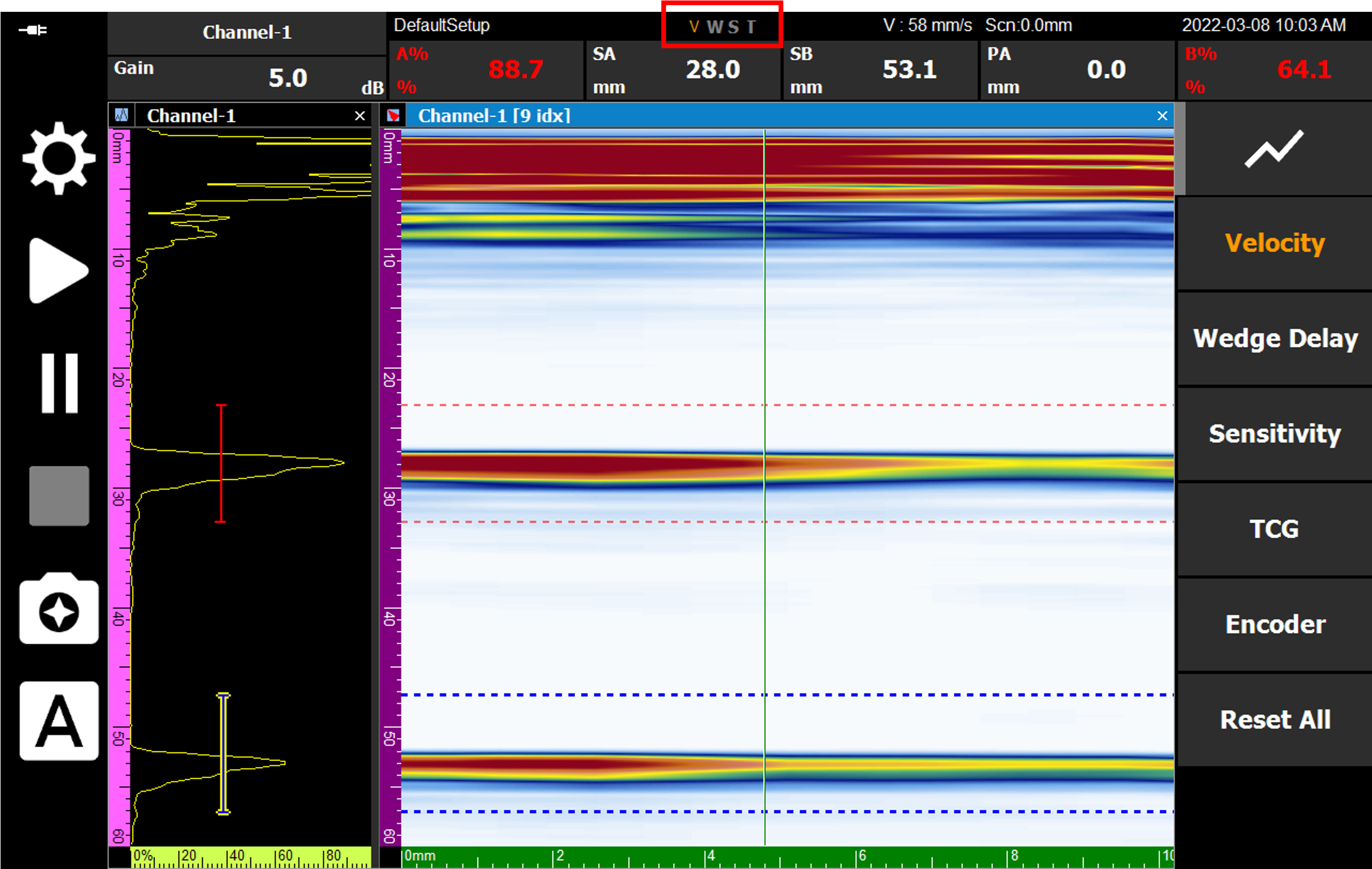

모든 과정이 끝나면 Finish를 눌러 설정을 저장합니다. 화면 하단의 상태 표시 레이블 중 **‘V’**가 주황색으로 활성화되며 교정이 성공적으로 완료되었음을 알려줍니다.
정확한 선형 음속 교정은 리니어 스캔 이미징의 정확도를 보장하며, 복잡한 용접부 검사에서 결함의 위치를 오판할 위험을 획기적으로 줄여줍니다.
