초음파 검사에서 가장 기초가 되는 단계는 재질별 음속(Velocity)을 정확하게 설정하는 것입니다. 음속이 틀리면 화면상의 모든 거리 데이터가 왜곡됩니다. 이번 포스팅에서는 R50(50mm)과 R100(100mm) 반경을 활용한 반경 음속 교정 방법을 알아보겠습니다.

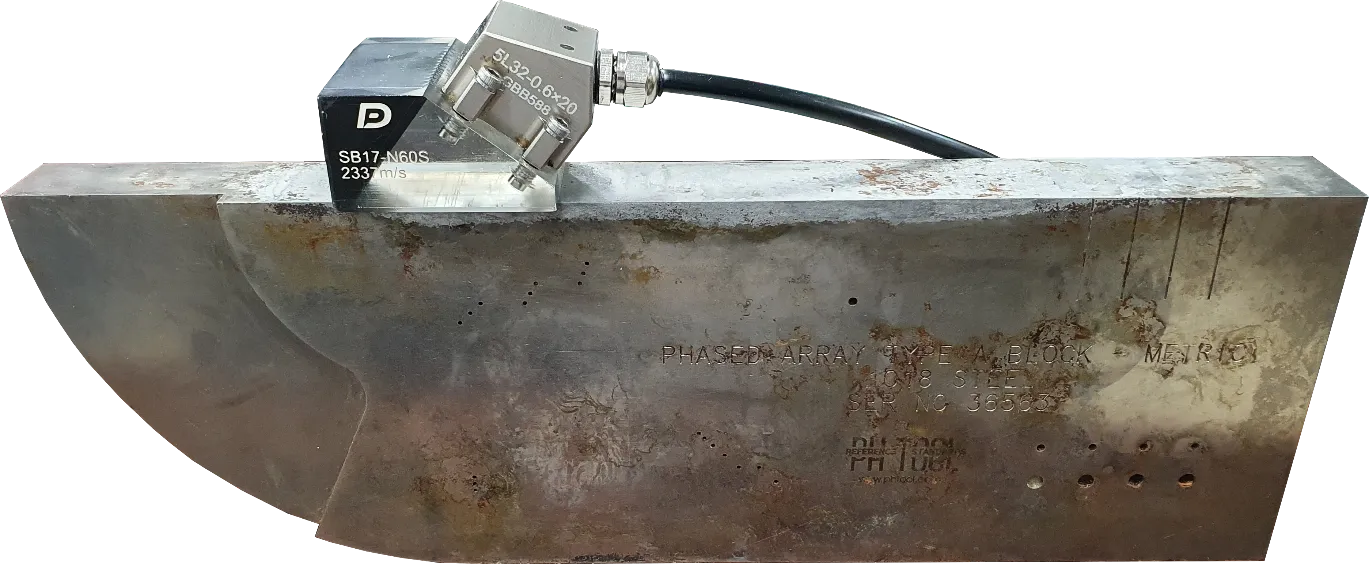

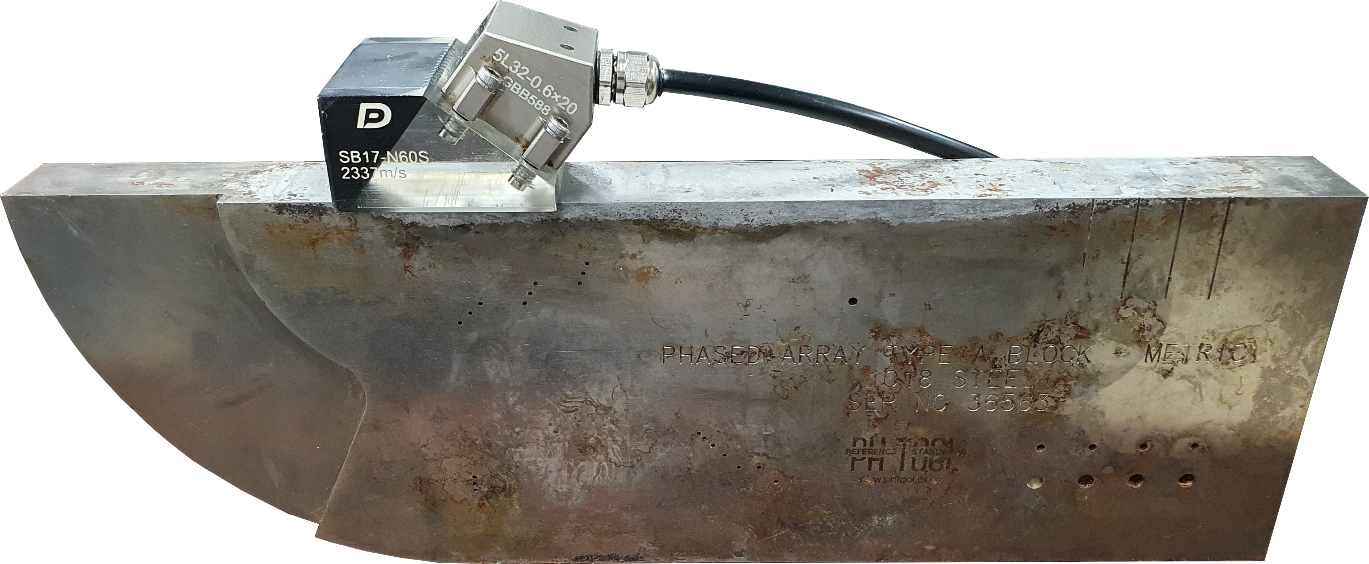

준비 사항
- 검사하려는 대상 시편과 동일한 재질의 교정 시편 (예: V1 또는 V2 블록)
- DEEPSOUND P5 장비 및 적절한 프로브/웨지 조합

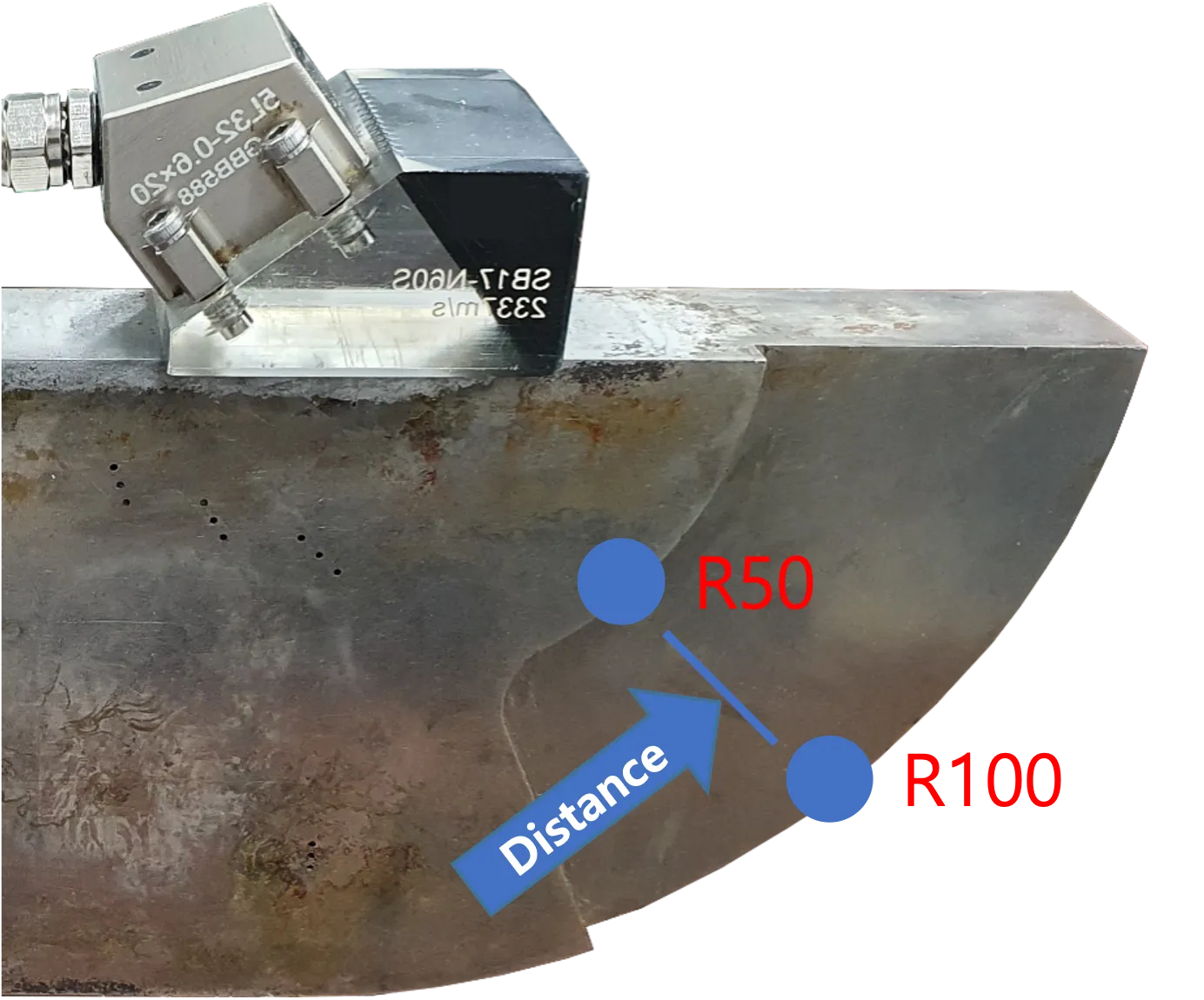

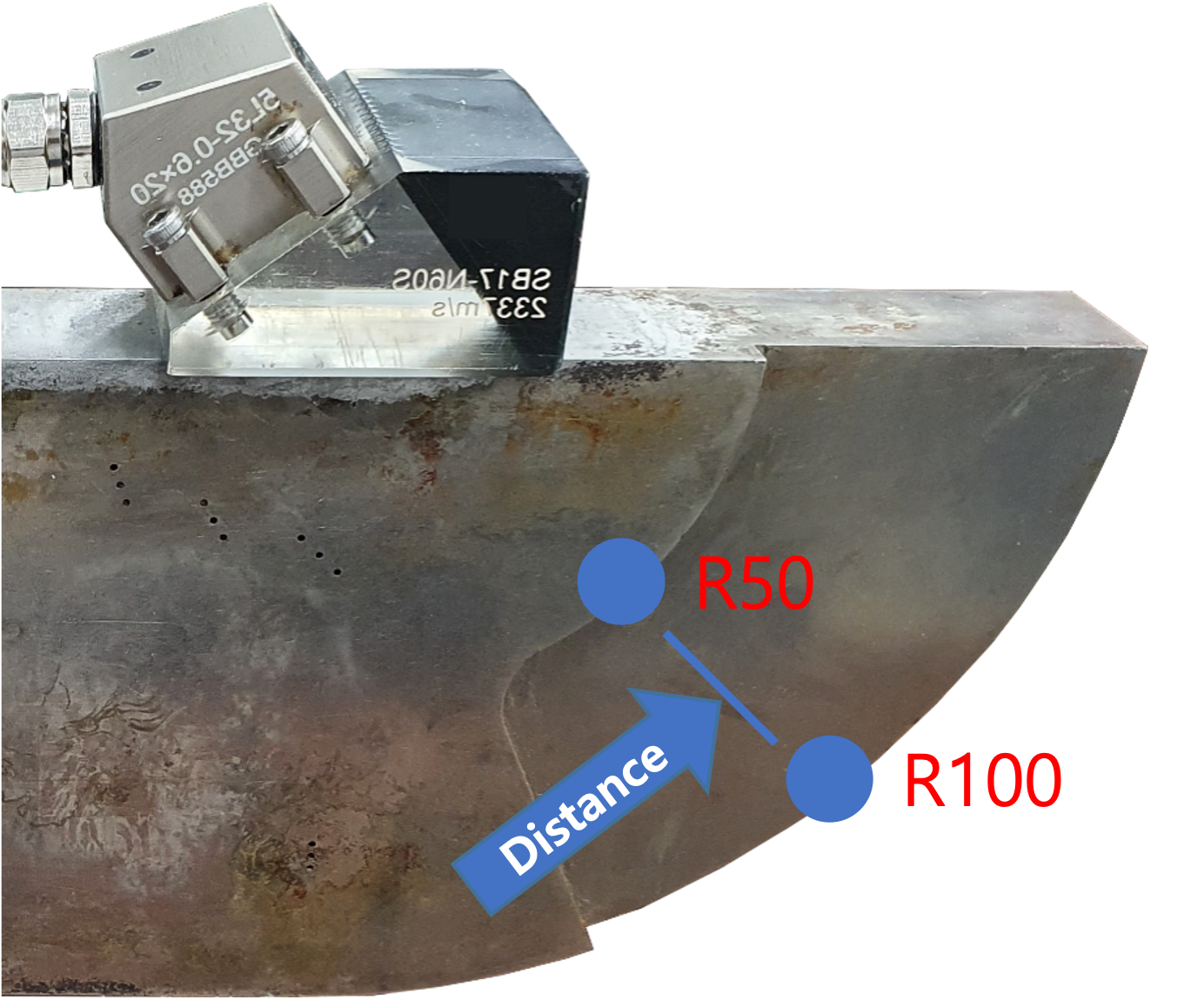

왜 음속 교정이 필요한가?
장비가 실제 재질의 음속으로 설정되지 않으면, 화면상에 나타나는 R50과 R100 신호 사이의 간격이 실제 물리적 거리인 50mm와 다르게 표시됩니다. 이는 모든 결함 위치 측정에 오차를 발생시킵니다.
교정 단계별 절차

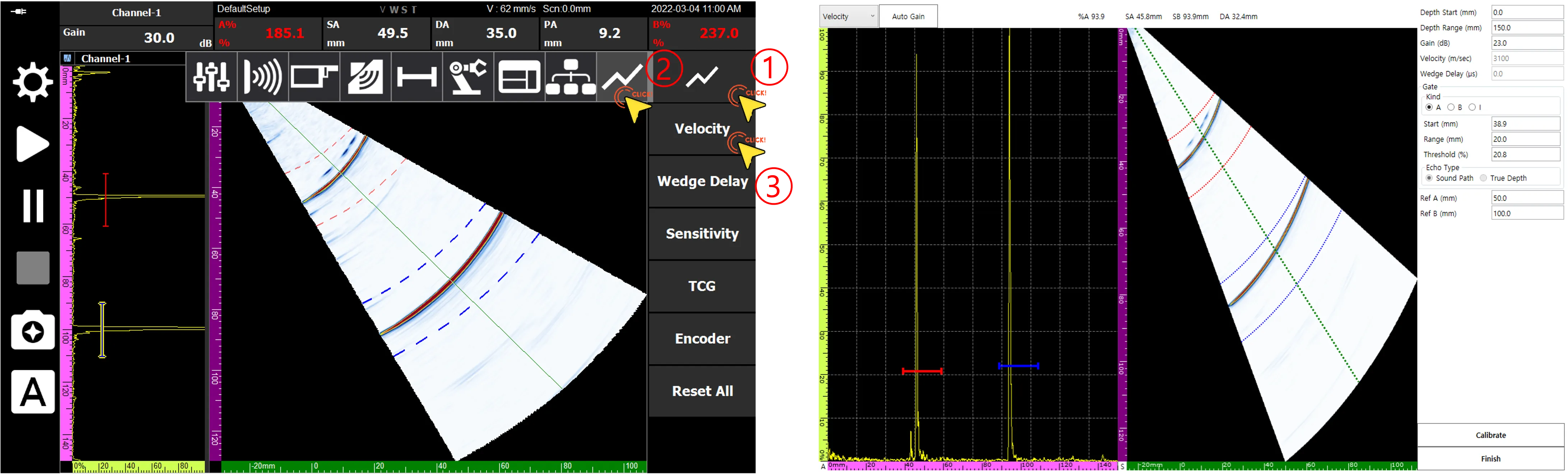

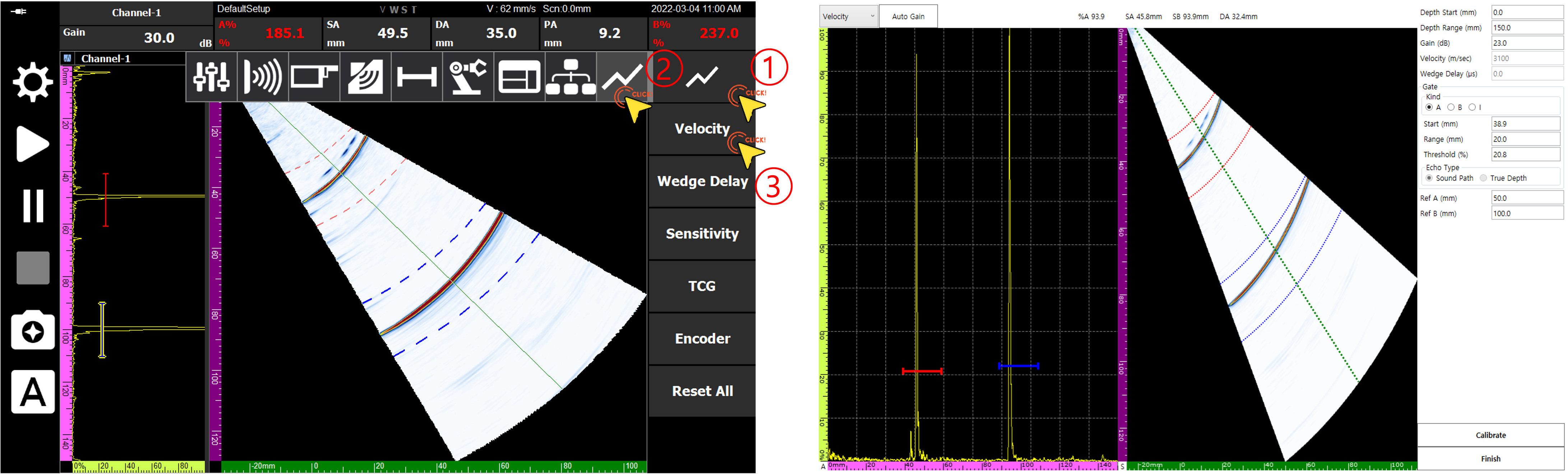

1. 음속 교정 페이지 진입
메뉴의 숫자 순서에 따라 Velocity Calibration 페이지로 이동합니다.

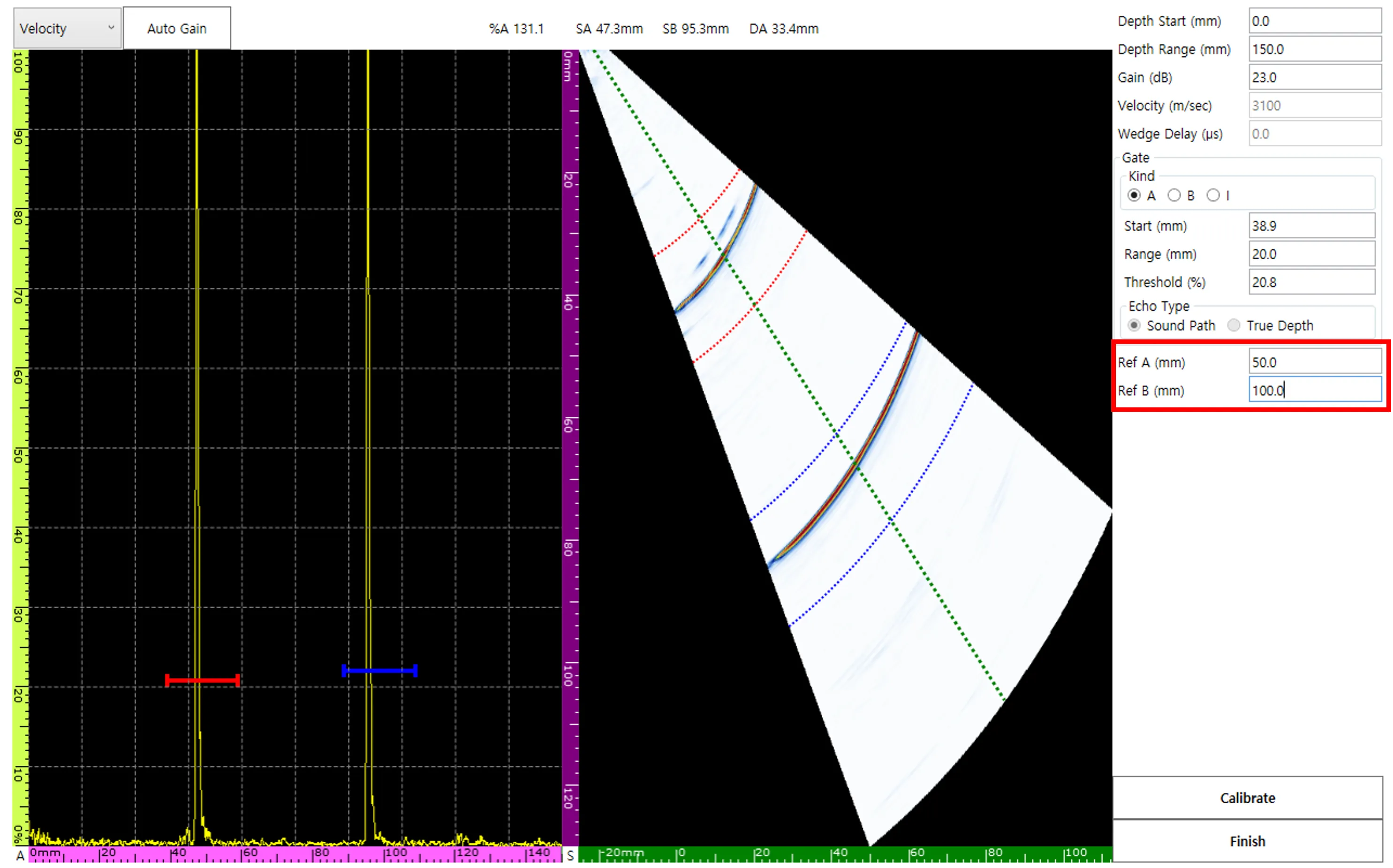

2. 기준값(Reference) 설정
물리적 기준인 R50과 R100을 활용하기 위해 Ref A를 50 mm, Ref B를 100 mm로 각각 설정합니다.
3. 게이트 정렬 및 신호 포착
A 및 B 게이트를 각각 R50과 R100 신호 위치로 이동시킵니다. 이때 각 게이트를 통과하는 실제 측정값(SA, SB)이 화면에 실시간으로 표시됩니다.

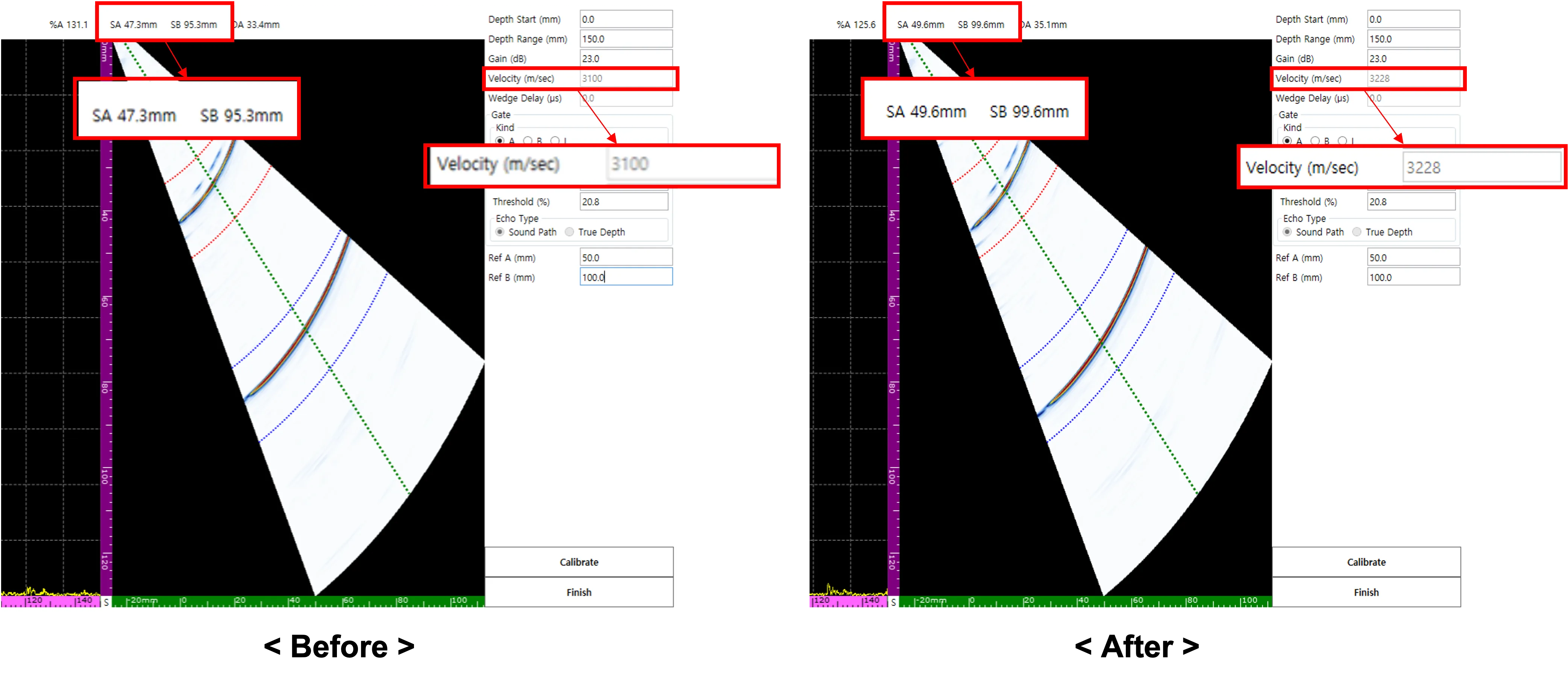

4. 자동 교정 실행 (Calibrate)
Calibrate 버튼을 누르면 소프트웨어가 SA와 SB 사이의 간격을 분석하여 내부 음속 값을 자동으로 업데이트합니다. 이제 화면상의 두 신호 간격은 정확한 50 mm로 조정됩니다.

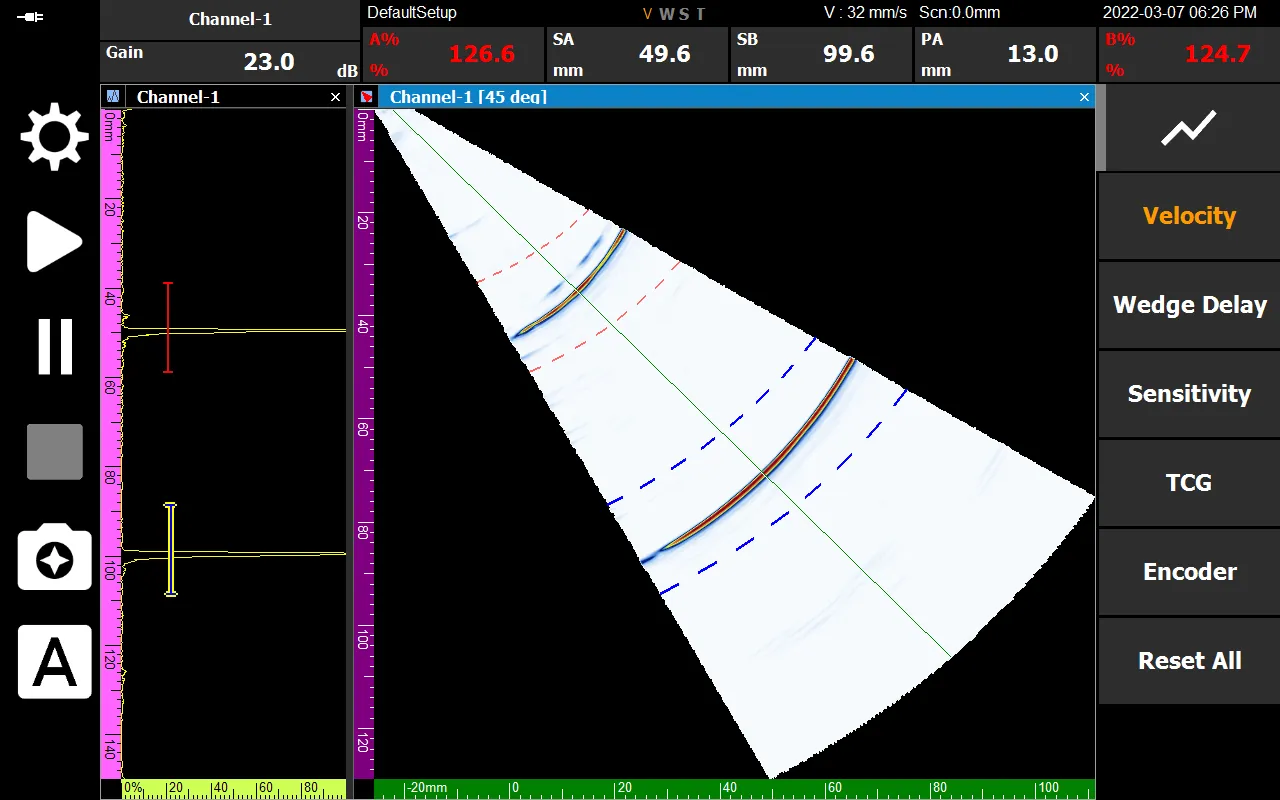

완료 확인
모든 과정이 끝나고 Finish를 누르면, 장비 하단의 상태 표시 레이블 중 **‘V’**가 주황색으로 활성화됩니다. 이는 시스템이 해당 재질의 음속으로 완벽하게 동기화되었음을 의미합니다.
정확한 음속 교정은 신뢰할 수 있는 비파괴 검사의 시작입니다. DEEPSOUND P5의 직관적인 교정 프로세스를 통해 현장에서 쉽고 빠르게 정확도를 확보해 보세요.
