초음파 비파괴 검사에서 감도(Sensitivity)가 제대로 교정되지 않으면, 동일한 크기의 결함이라도 위치에 따라 신호 강도가 다르게 나타날 수 있습니다. 이는 결함의 심각도를 오판하게 만드는 원인이 됩니다. 이번 포스팅에서는 DEEPSOUND P5를 활용한 체계적인 감도 교정 방법을 소개합니다.
감도 교정의 중요성

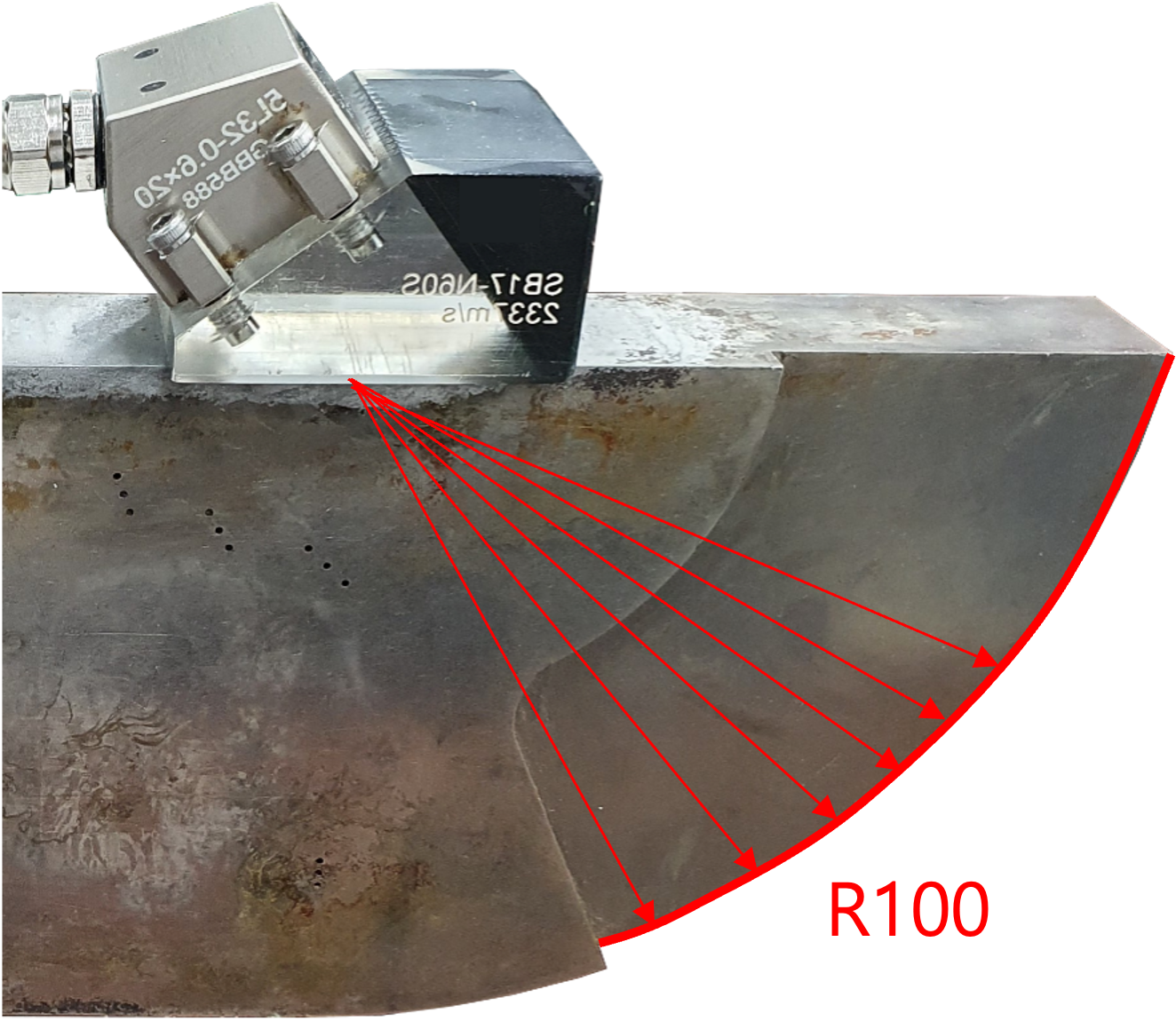

감도가 교정되지 않은 상태에서는 기준 시편(예: R100)의 서로 다른 위치에서 얻은 진폭 값(Amplitude)이 일정하지 않습니다. 신호 진폭은 결함의 인지된 크기와 직접 연동되므로, 정확한 교정은 필수입니다.
교정 절차 (Calibration Procedure)

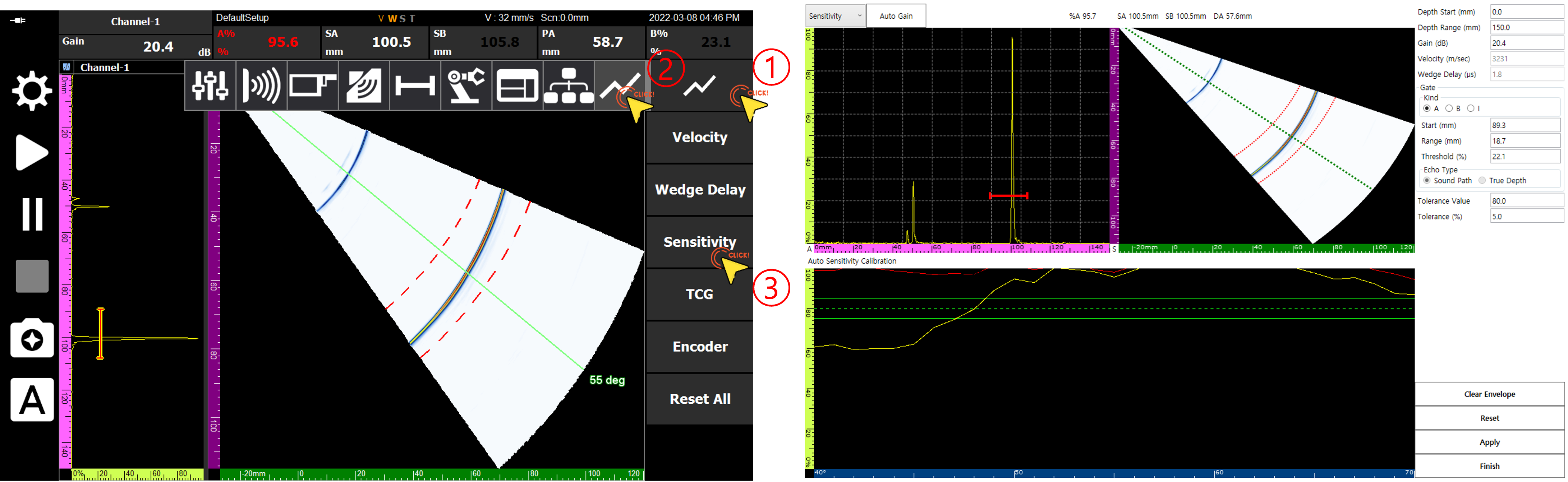

1. 감도 교정 페이지 진입
메뉴 순서에 따라 감도 교정(Sensitivity Calibration) 전용 페이지로 이동합니다.

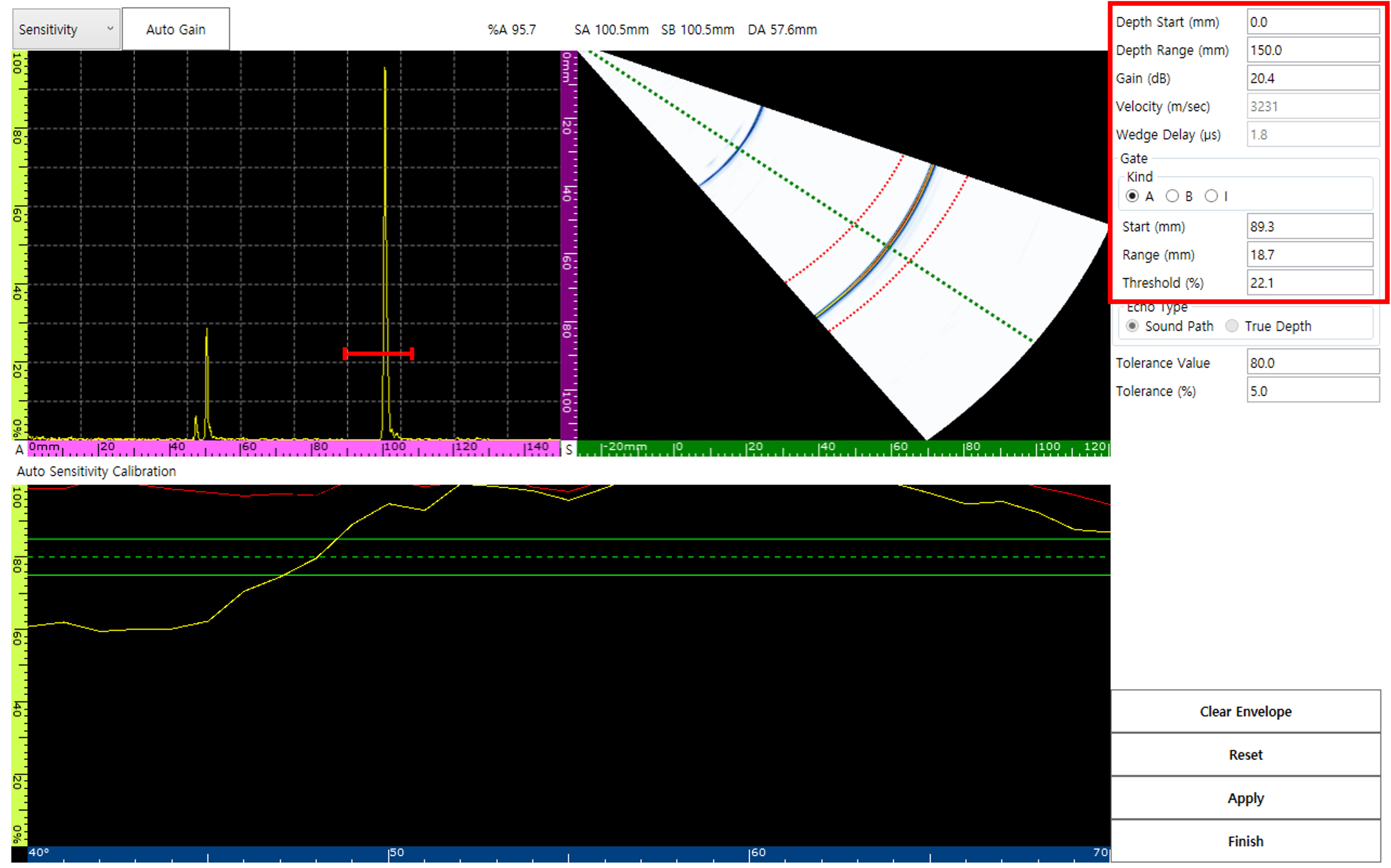

2. 파라미터 설정
교정 페이지에서는 Depth Range, Gain, Gate 등 정밀한 조정을 위한 다양한 입력을 제공합니다.
3. 신호 데이터 분류

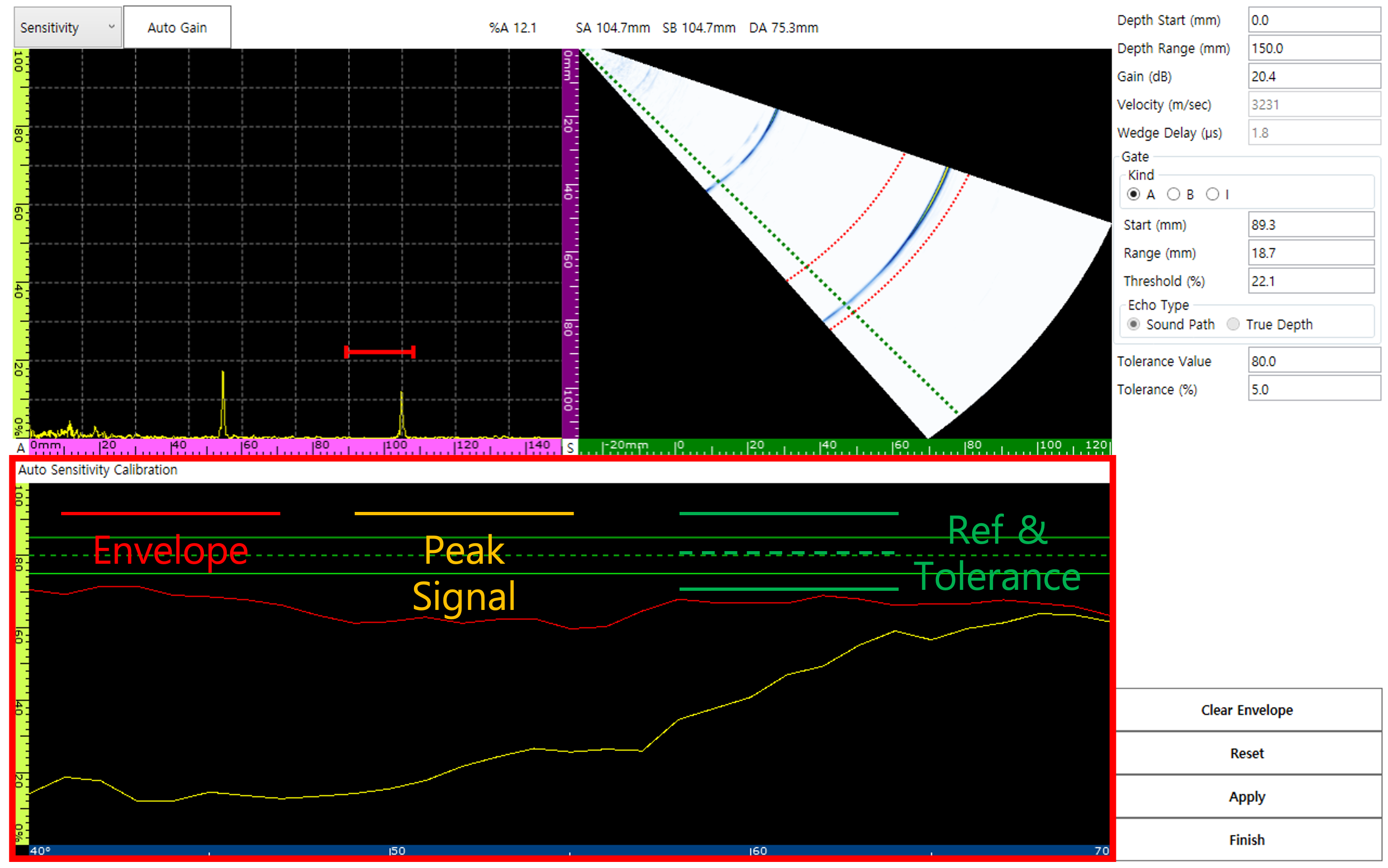

자동 감도 교정 창은 데이터를 시각적으로 명확하게 구분합니다.
- 봉락선 (Envelope): 스캔 중 발생하는 최대 신호 궤적
- 피크 신호 (Peak Signal): 현재 감지된 최대 신호
- 기준 및 허용 오차 (Reference & Tolerance): 목표 진폭 값
실전 교정 팁 (Practical Tips)
전체 벡터 범위에 대한 진폭 허용 오차는 **80%**로 설정하는 것이 표준입니다.
- 스윕(Sweep): 최종 데이터를 캡처하기 전에 프로브를 보정 블록 위에서 천천히 움직여 봉락선(Envelope)을 형성하십시오.
- 리셋 기능: 데이터가 정확하지 않을 경우 Reset 및 Clear Envelope를 통해 언제든지 다시 시작할 수 있습니다.
- 적용(Apply): 모든 활성 벡터에 대해 허용 오차 값이 균일하게 적용되도록 합니다.
- 40도 및 55도 각도에서의 진폭 일관성 확인
결론 (Conclusion)

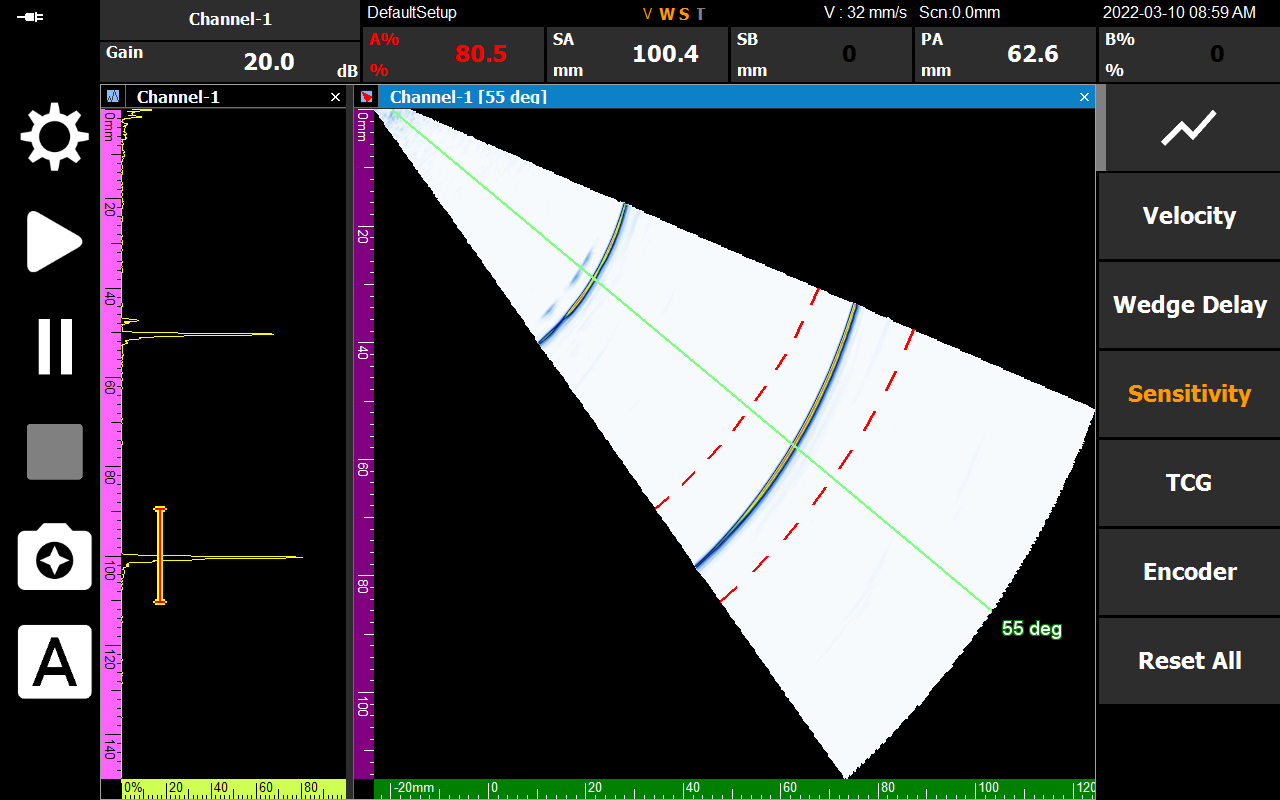

교정이 성공적으로 완료되면 화면 하단의 상태 레이블 중 **‘S’**가 주황색으로 활성화됩니다.
정밀한 감도 교정은 DEEPSOUND P5가 제공하는 데이터의 무결성을 보장하며, 검사자가 결함의 크기를 정량적으로 정확히 판단할 수 있는 기반이 됩니다.
