초음파가 탐촉자에서 발생하여 실제 시편에 도달하기까지, ‘웨지(Wedge)‘를 통과하는 시간을 보정하는 과정은 매우 중요합니다. 이 과정이 생략되면 모든 결함의 좌표가 실제보다 밀려 보이게 됩니다. 이번 포스팅에서는 DEEPSOUND P5의 자동 웨지 지연 교정 방법을 상세히 다룹니다.
사전 필수 단계: 음속 교정

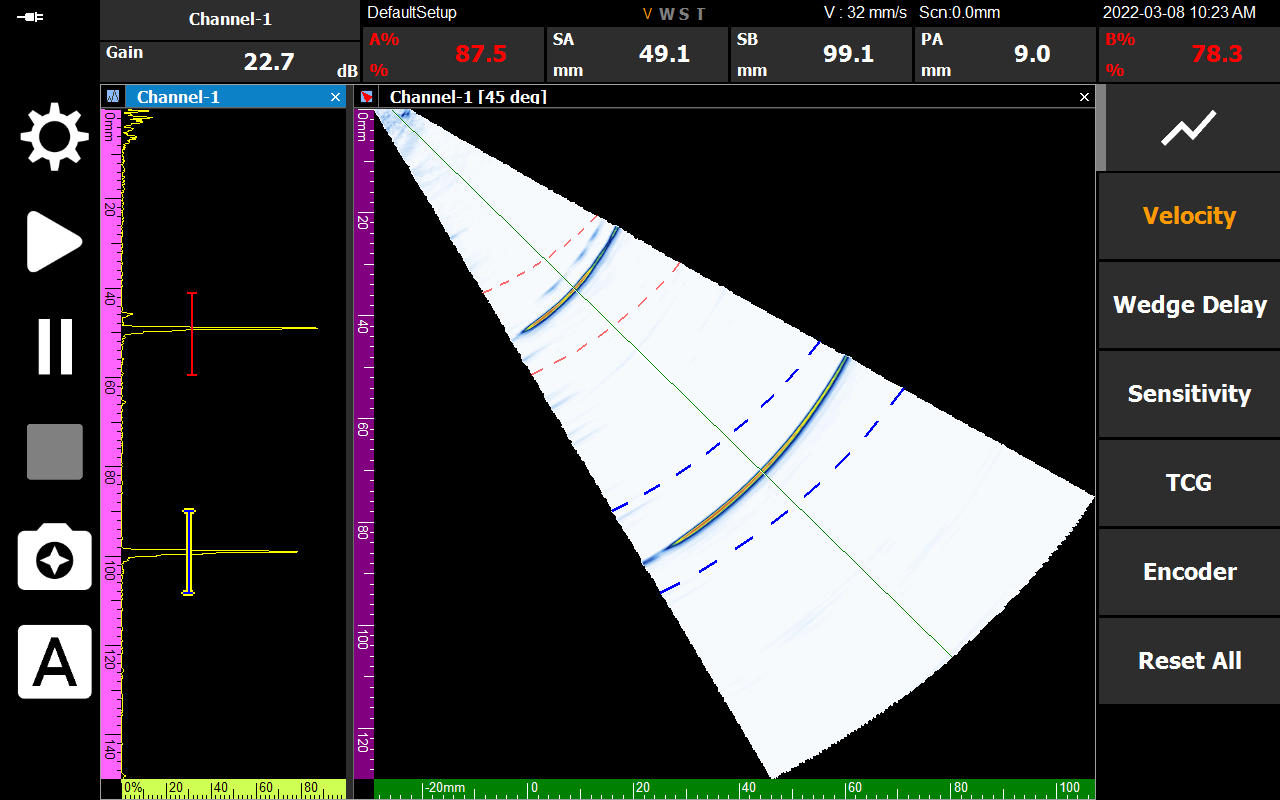

웨지 지연 교정을 수행하기 전에 반드시 **음속 교정(Velocity Calibration)**이 완료되어야 합니다. 계산된 웨지 지연값은 본질적으로 음속 수치와 연동되어 있기 때문입니다.
왜 웨지 지연 교정이 필요한가?

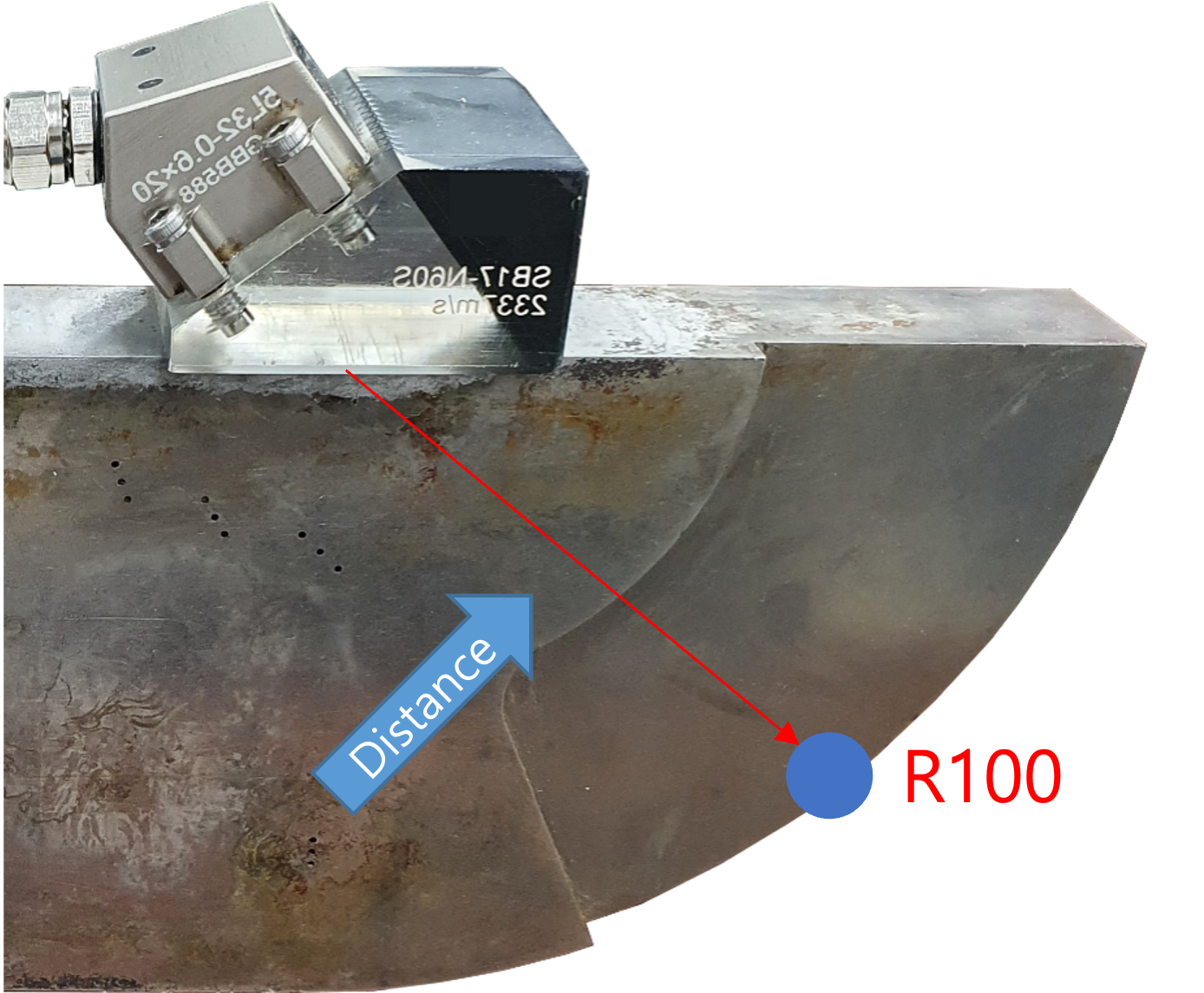

웨지 지연이 교정되지 않으면 시스템은 결함의 위치를 오인합니다. 예를 들어, 실제 R100(100 mm) 위치에 있는 결함을 99.1 mm로 읽는 등의 오차가 발생하게 됩니다.
자동 교정 프로세스
1. 교정 페이지 진입

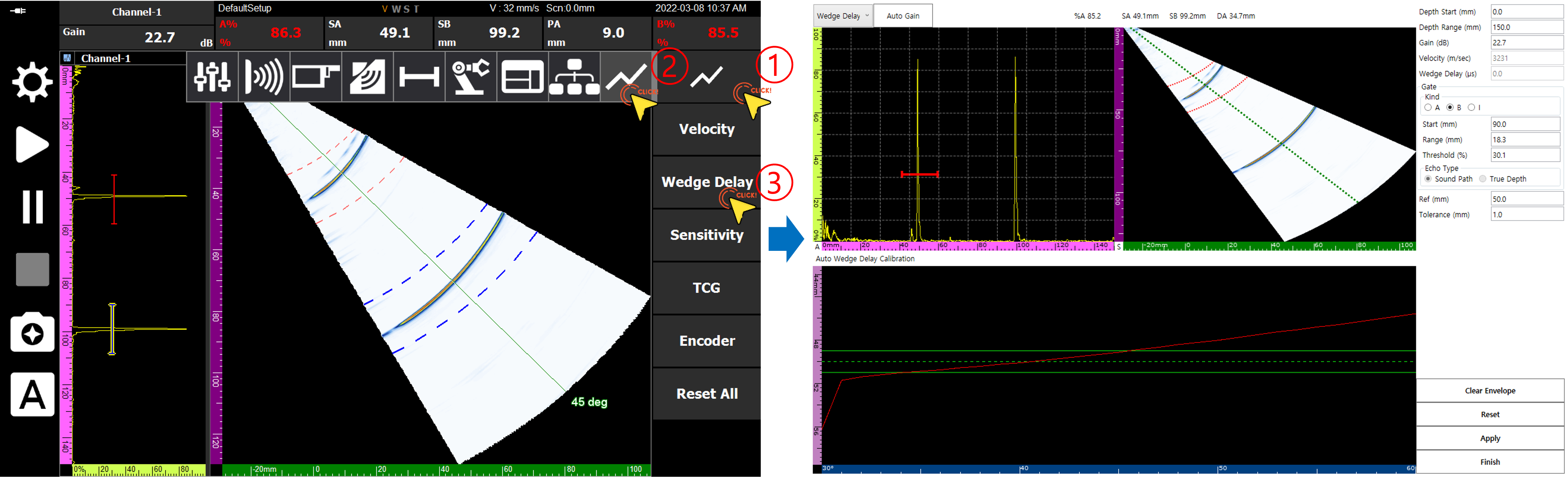

메뉴 가이드에 따라 Wedge Delay Calibration 페이지로 이동합니다.
2. 기준값 및 게이트 설정

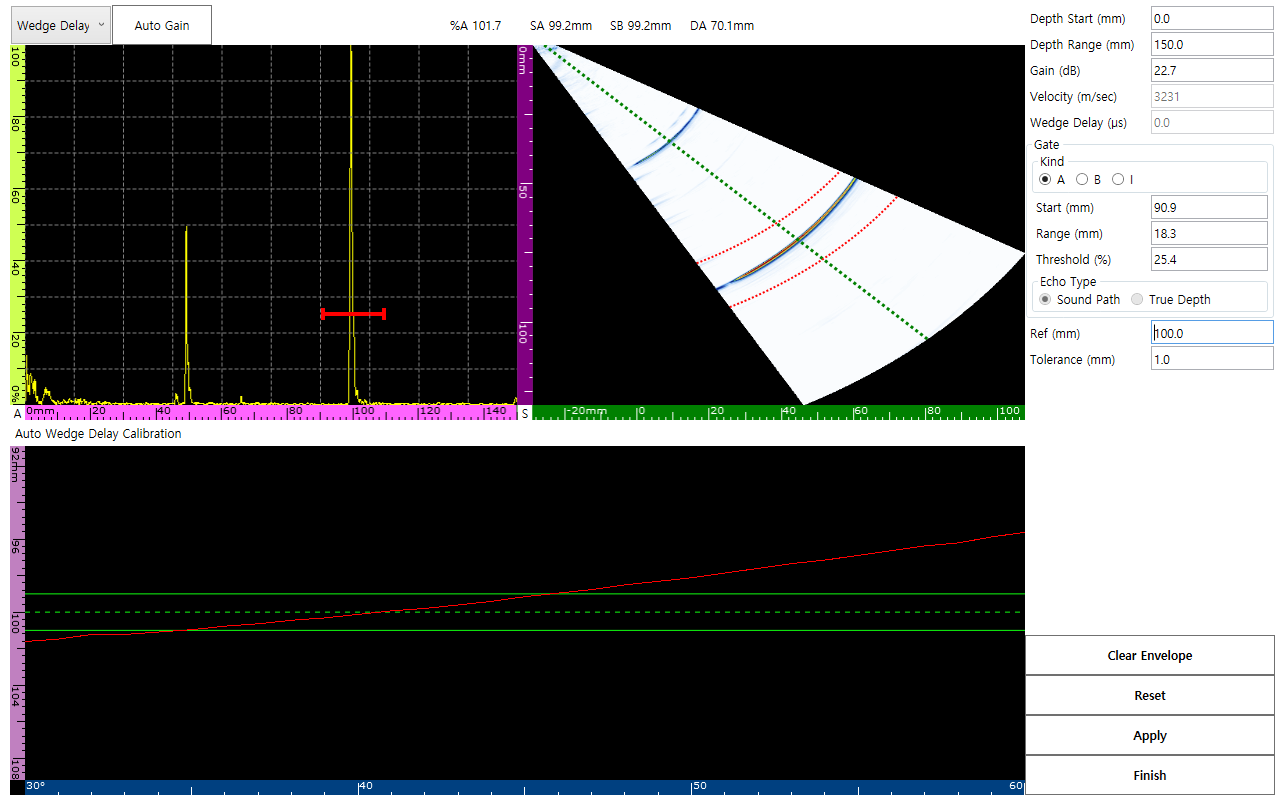

기준 시편의 물리적 위치(예: R100)를 바탕으로 Ref 값을 100 mm로 설정합니다. 동시에 A 게이트를 이동하여 신호를 포착할 수 있는 넉넉한 스캐닝 창(예: 90~110 mm)을 확보합니다.
3. 피크 신호 포착 (Sweep)

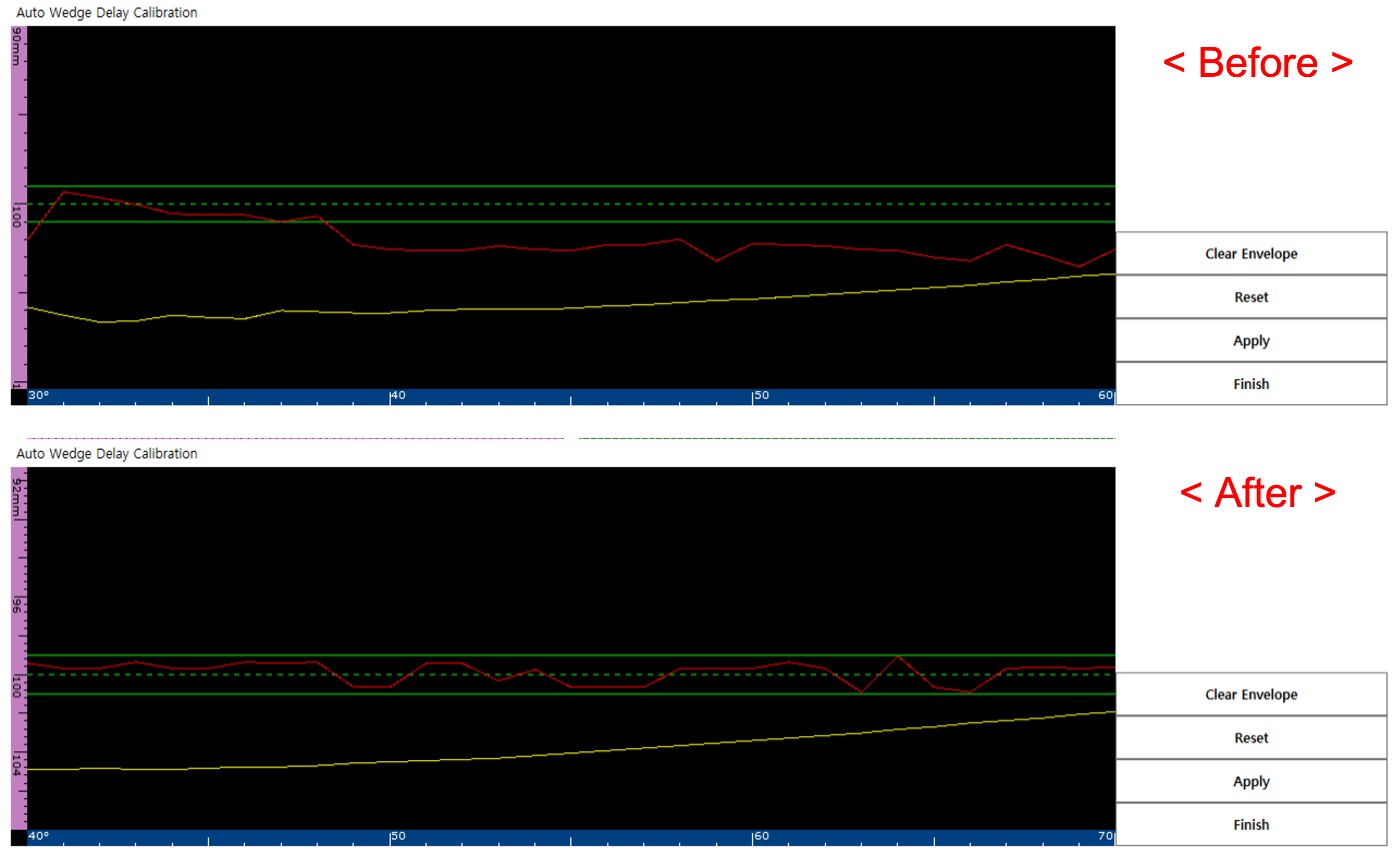

프로브를 수동으로 미세하게 움직여 에코(Echo)가 최대가 되는 지점을 찾습니다. 이때 화면상의 봉락선(Envelope) 신호가 기준 범위 내에 정확히 등록되어야 합니다.
4. 교정 적용 (Apply)

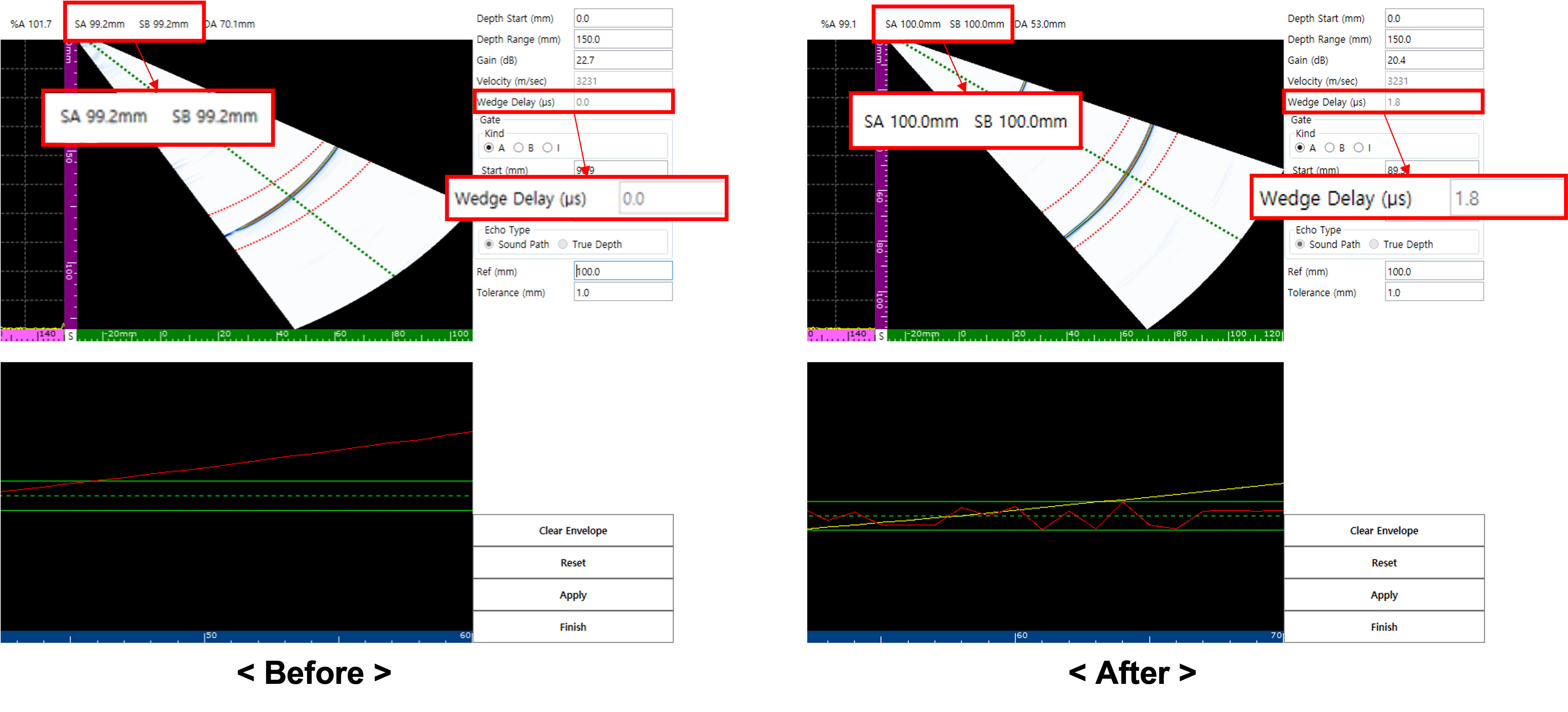

Apply 버튼을 클릭하면 내부 웨지 지연 수치가 즉시 업데이트됩니다. 이제 화면에 표시되는 SA 값이 정확한 100 mm를 나타내는지 확인하십시오.
완료 및 상태 확인

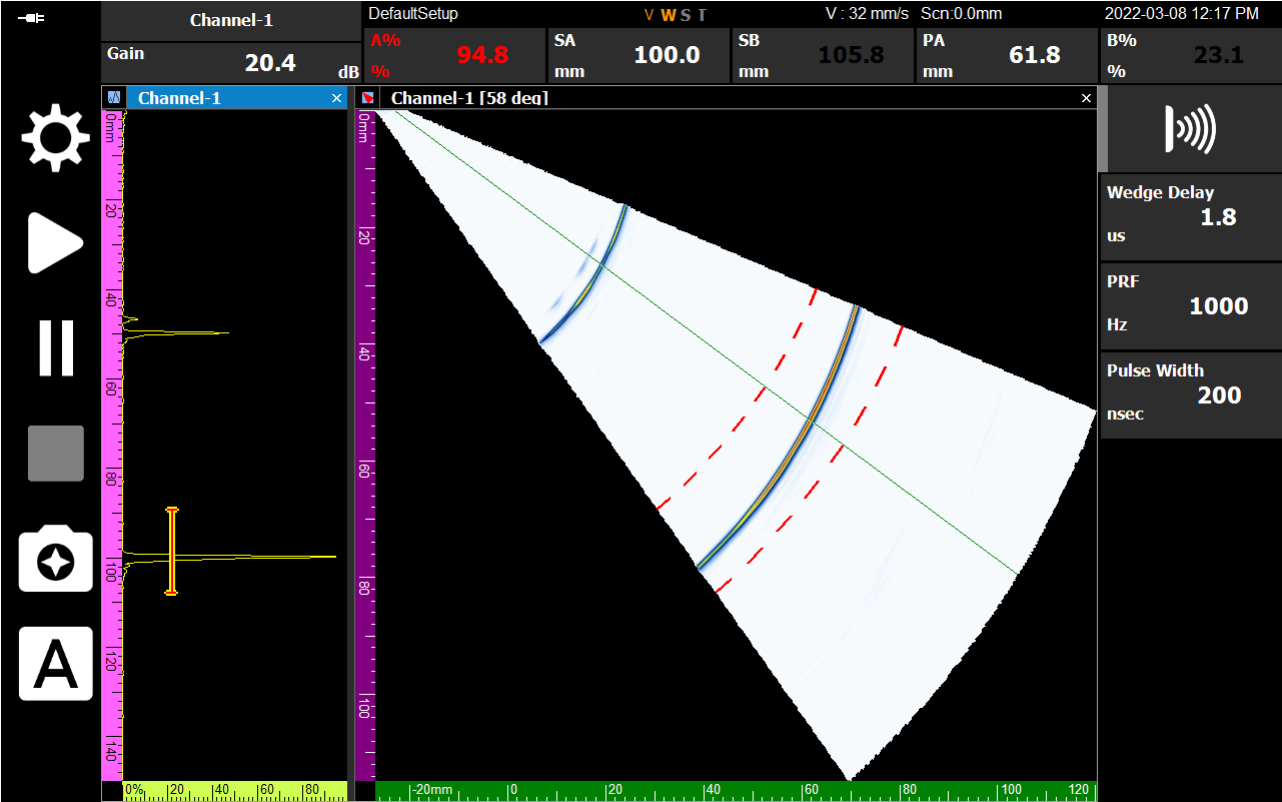

모든 과정을 마친 후 Finish를 누르면, 장비 하단의 V, W, S, T 레이블 중 **‘W’**가 주황색으로 활성화됩니다. 이는 웨지 지연 교정이 성공적으로 완료되었음을 체계적으로 보여줍니다.
웨지 지연 교정은 결함 탐상의 **‘영점 조절’**과 같습니다. DEEPSOUND P5의 자동 교정 기능을 활용하여 단 몇 분 만에 현장 검사의 정밀도를 극대화해 보세요.
