DEEPSOUND B3

DEEPSOUND B3 Product Manual

Hardware Version: v1.0.2
Manual Version: v1.0
Release Date: 2026-04-29
Last Updated: 2026-04-29
Author: SEONGSANLAB Co., Ltd.

PART I: Safety and Maintenance

1.1 Safety Information

본 장비는 정밀 전자 부품과 고전압 펄서 회로로 구성되어 있으므로 사용 전 다음 안전 지침을 반드시 숙지하십시오.
규격에 맞지 않는 외부 전원 공급 장치 사용 시 시스템 회로 손상 및 화재의 위험이 있습니다.
B3 모델은 초경량 설계로 이동성이 우수하나, 강한 충격이나 낙하 시 내부 정밀 부품이 손상될 수 있으므로 주의하십시오.
장비 내부에는 사용자가 직접 수리할 수 있는 부품이 없으며, 임의 분해 시 무상 수리 서비스 대상에서 제외됩니다.
습도가 매우 높거나 물이 튀는 환경에서 사용할 경우 단락(Short) 및 감전의 위험이 있으므로 건조한 환경을 유지하십시오.

1.2 Maintenance of the Device

작동 온도: 0℃ ~ 60℃ 범위 내에서의 사용을 권장하며, 극한의 온도 조건은 피하십시오.
보관 온도: -20℃ ~ 80℃ 환경에서 보관해야 하며, 직사광선이 닿지 않는 서늘한 곳을 권장합니다.
장비를 1개월 이상 사용하지 않을 경우, 배터리를 본체에서 분리하여 50% 내외로 충전된 상태로 보관하십시오.
전용 운반 케이스를 사용하여 이동 중 발생할 수 있는 외부 충격으로부터 장비를 보호하십시오.

1.3 Cleaning Guide

화면 세척: 7인치 정전식 터치스크린 세척 시 부드럽고 보풀이 없는 마른 헝겊을 사용하십시오. 오염이 심할 경우 소량의 알코올을 묻힌 전용 세정제를 사용하십시오.
포트 관리: MiniDLP IPEX 등 프로브 연결 포트 내부로 액체나 이물질이 들어가지 않도록 각별히 주의하십시오.
먼지 제거: 비접촉식 에어 스프레이를 사용하여 정기적으로 외부 입출력 포트 주변의 먼지를 제거하십시오.

PART II: Product Overview

2.1 Introduction to DEEPSOUND B3

DEEPSOUND B3는 극한의 현장 기동성과 휴대성을 위해 설계된 초경량 위상배열 초음파 탐상(PAUT) 장비입니다.
본체 무게가 1kg 미만(배터리 포함 시 약 1.4kg)으로 설계되어 로프 액세스 검사나 협소한 공간에서의 정밀 검사에 최적화되어 있습니다.

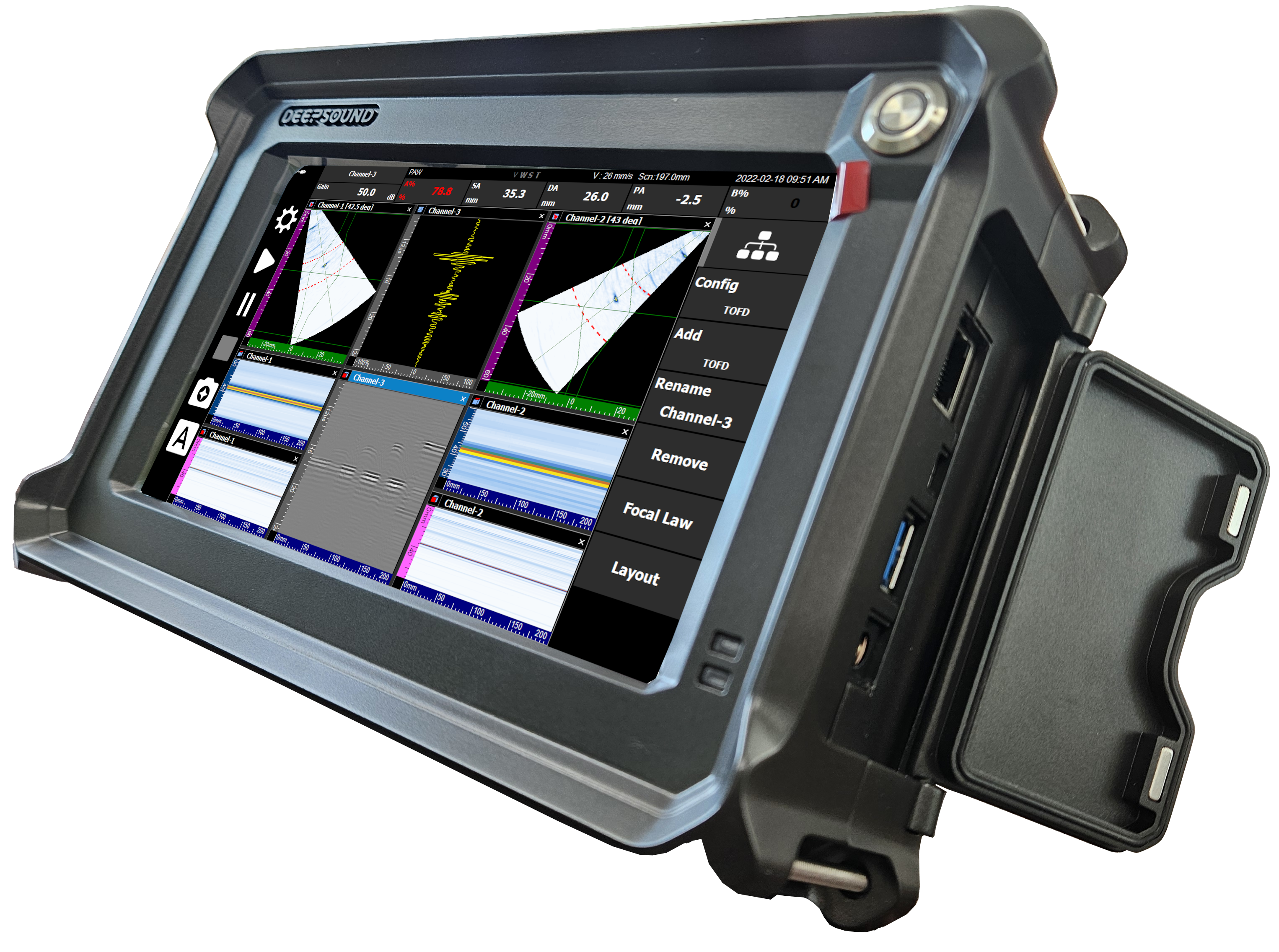

DEEPSOUND B3 제품 개요

2.2 Hardware Characteristics

디스플레이: 7인치 고해상도(1024x600) 정전식 터치스크린을 탑재하여 야외 현장에서도 우수한 시인성과 빠른 조작 반응 속도를 제공합니다.
채널 구성: 16:64PR 채널 구성을 지원하며, 컴팩트한 사이즈에도 불구하고 정밀한 초음파 빔 형성 기능을 수행합니다.
데이터 처리 속도: 100 MHz의 디지털화 속도를 지원하여 신호 왜곡 없는 정밀한 데이터 수집이 가능합니다.
초경량 설계: 배터리를 포함하고도 1.4kg 수준의 가벼운 무게를 유지하여 작업자의 피로도를 최소화합니다.
시스템 안정성: 고속 부팅 시스템을 탑재하여 현장에서 즉각적인 검사 준비가 가능합니다.

2.3 Accessories and Packages

DEEPSOUND B3의 기본 패키지는 다음과 같은 필수 구성품을 포함하고 있습니다.
B3 본체: PAUT/UT 검사 기능을 탑재한 초소형 메인 장비
전용 배터리 팩: 대용량 리튬 이온 배터리
전원 어댑터 및 케이블: 본체 전원 공급 및 배터리 충전용
교정 증명서: 장비 성능 검증 데이터가 포함된 공식 문서
전용 하드 케이스: 충격 보호용 폼이 내장된 이동식 케이스

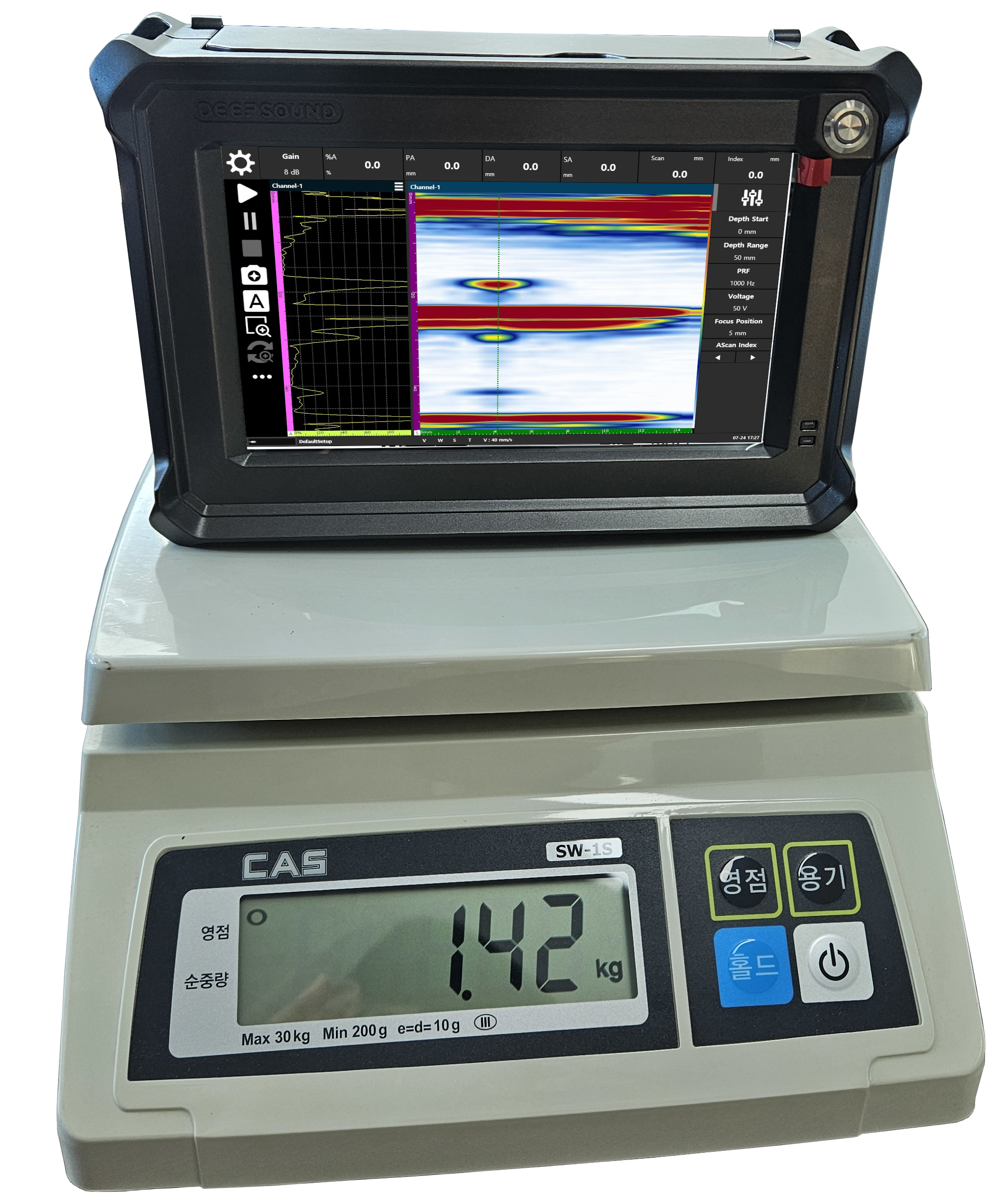

DEEPSOUND B3 본체 무게

PART III: Hardware Interface

3.1 Device Layout and Parts

DEEPSOUND B3는 휴대형 장비의 특성을 고려하여 모든 조작 버튼과 포트를 한 손 조작이 가능한 위치에 효율적으로 배치했습니다.

3.1.1 Front View

디스플레이: 7인치 정전식 터치스크린이 전면을 차지하며, 직관적인 소프트웨어 아이콘을 통해 모든 조작이 이루어집니다.
파워 버튼: 상단 또는 측면의 물리 버튼을 통해 시스템 전원을 제어합니다.

3.1.2 Side Interface (Connector Panel)

장비 측면의 보호 커버를 열면 다음과 같은 입출력 포트를 사용할 수 있습니다.
Probe Port (IPEX 160p): Minidock 160p 타입의 고밀도 IPEX 프로브 커넥터입니다.
UT Port (Lemo 00 x 2): 일반 초음파 및 TOFD 검사용 Lemo 00 커넥터입니다.
Ethernet (RJ45): PC 통신 및 네트워크 데이터 전송용 포트입니다.
USB 3.0: 데이터 백업 및 주변기기 연결용 포트입니다.
HDMI Port: 외부 모니터 출력을 위한 포트입니다.
Encoder Port: 스캐너 연결을 위한 인코더 입력 포트입니다.
DC Input: 전용 전원 어댑터 연결 포트입니다.

3.1.3 Rear View

배터리 수납부: 대용량 배터리 팩이 장착되는 슬롯입니다.
내장 스탠드(Kickstand): 접이식 스탠드를 사용하여 거치할 수 있습니다.

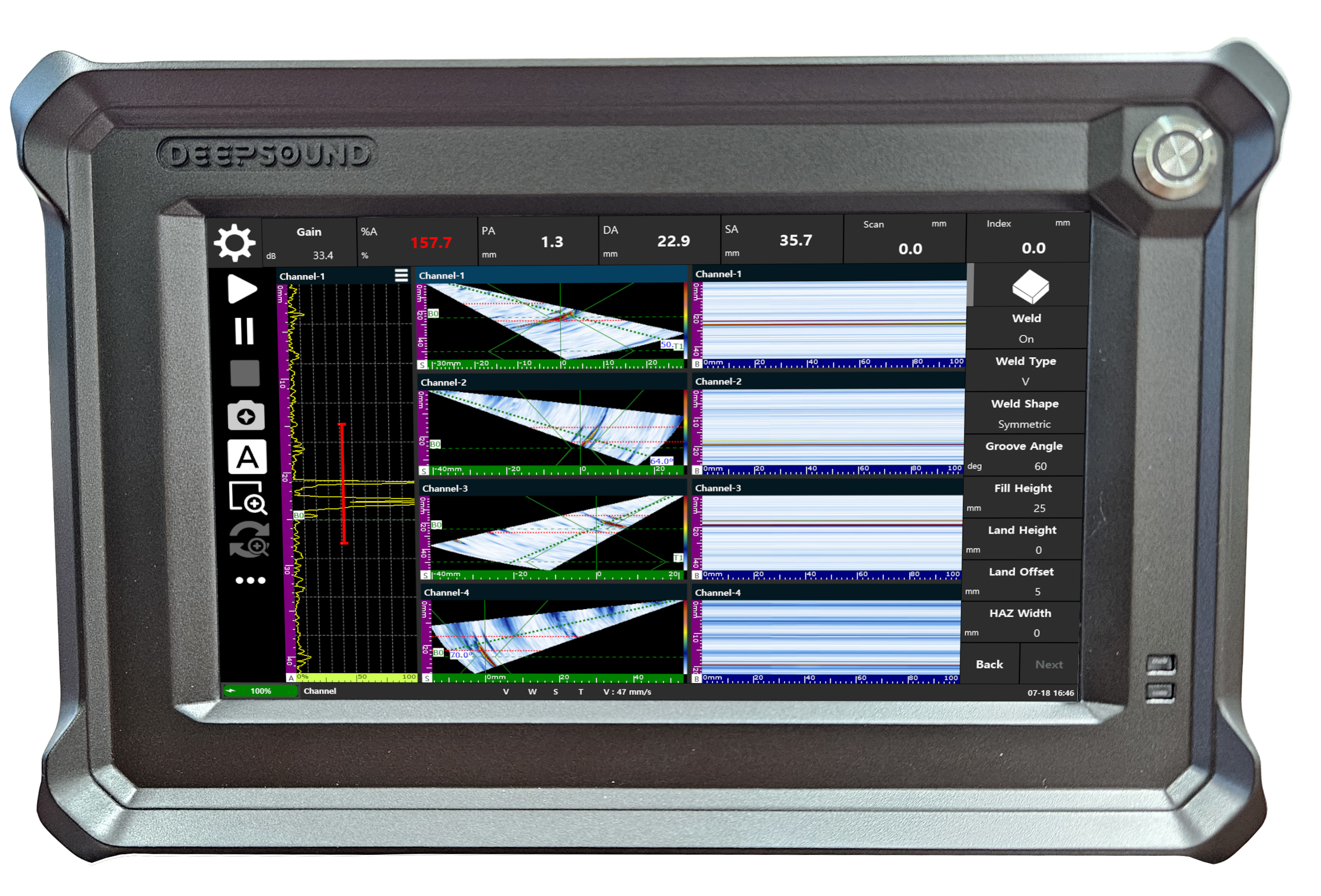

DEEPSOUND B3 Front View

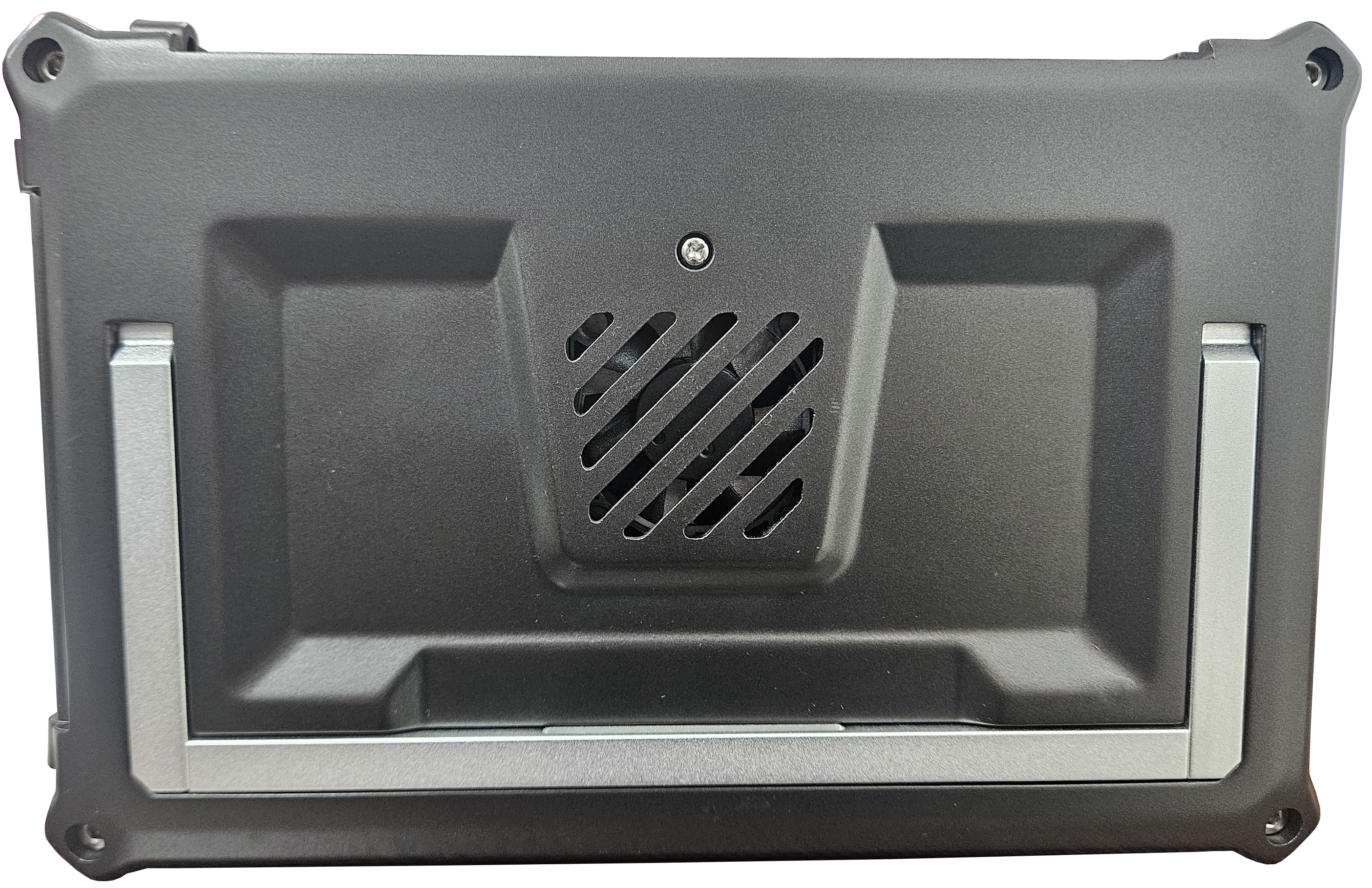

DEEPSOUND B3 Rear View

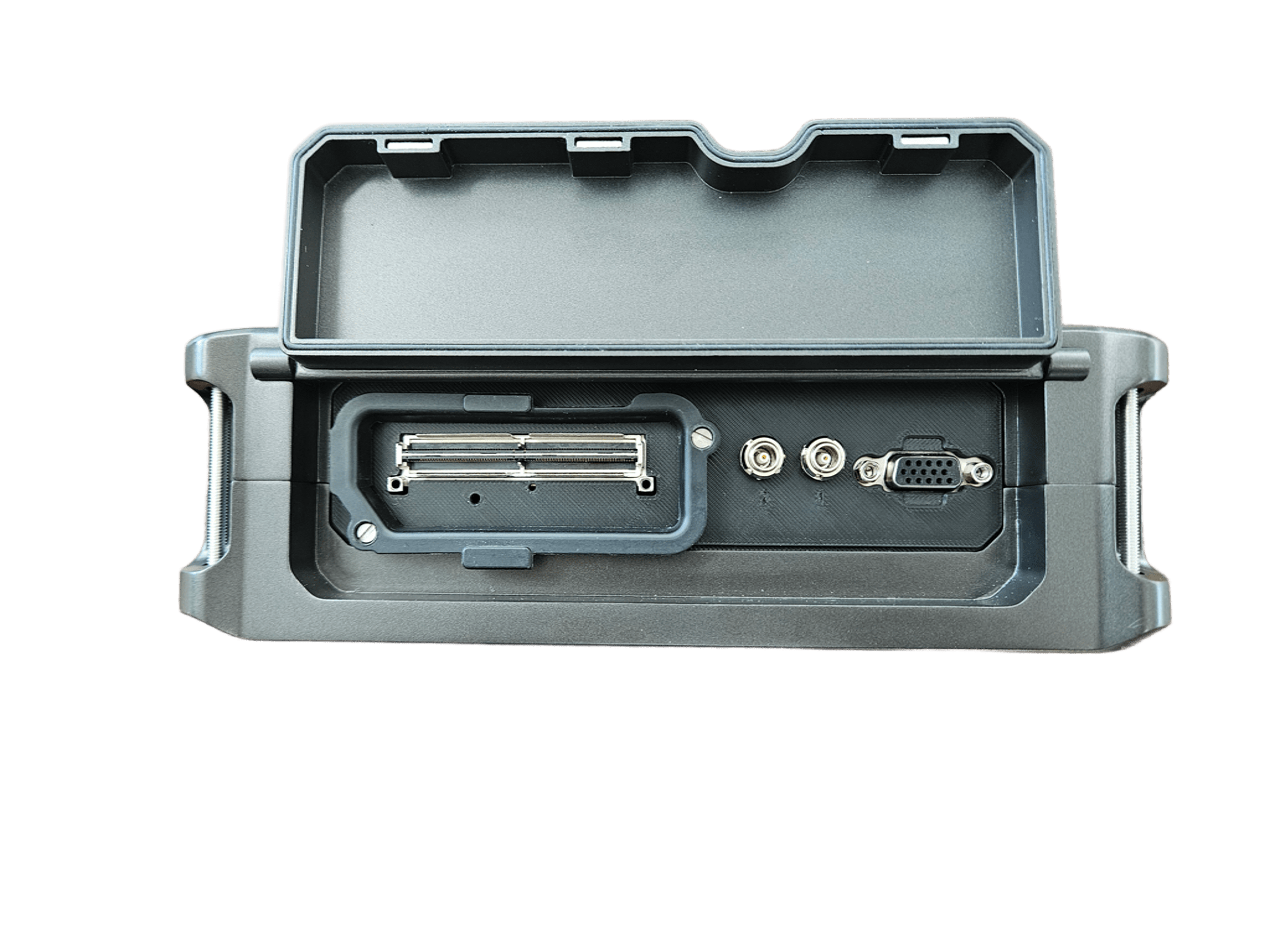

DEEPSOUND B3 Top Interface (PA/UT Port)

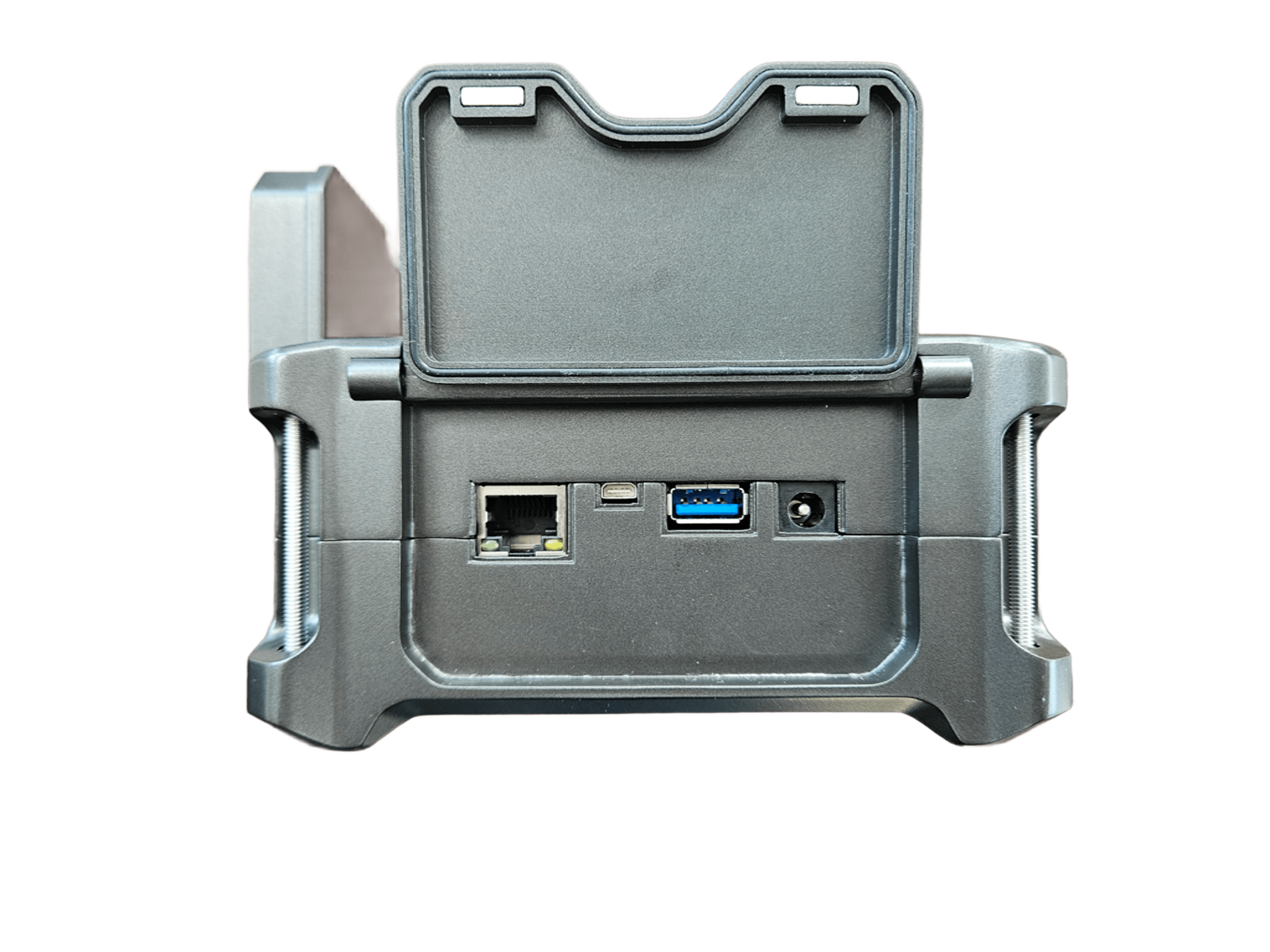

DEEPSOUND B3 Side Interface (I/O Port)

PART IV: Preparation for Use

4.1 Batteries and Power Management

배터리 사양: 7.2 V / 9900 mAh 고용량 리튬 이온 배터리 팩을 사용합니다.
운용 시간: 완충 시 최대 4시간 내외의 현장 검사가 가능합니다.

4.2 Installing and Charging the Battery

배터리 장착: 장비 후면의 배터리 덮개를 열고 배터리 팩을 전극 방향에 맞춰 확실히 삽입한 후 덮개를 고정하십시오.
배터리 충전: 측면 DC 전원 입력 포트에 전용 어댑터를 연결하여 충전하십시오.

4.3 Turning ON/OFF the Device

전원 켜기(ON): 전원 버튼을 약 2~3초간 길게 누르십시오.
전원 끄기(OFF): 소프트웨어 메뉴 내 종료 기능을 사용하거나 전원 버튼을 짧게 눌러 종료 확인 창을 띄우십시오.

PART V: External Connections

5.1 Probe Connections

5.1.1 Phased Array Probe (IPEX 160p)

연결 방법: Minidock IPEX 커넥터를 포트 방향에 맞춰 부드럽게 삽입하십시오.

5.1.2 Conventional UT Probe (Lemo 00)

Lemo 00 케이블을 UT 포트에 연결하십시오.

5.2 Encoder Connector

기능: 2축 인코더 정보를 수집하여 정밀한 검사 위치 정보를 데이터와 동기화합니다.

PART VI: Device Specifications

6.1 General Specifications

Dimensions(WxHxD): 215 x 140 x 72 mm (With Case)
Weight: 1.4 kg (With Battery)
Power Supply: 12 V, 5 A
Display: 7.0” Wide Monitor [ 1024 x 600 ]
Storage: 16 GB

6.2 Connectivity & Environmental

USB Port: USB 3.0 x 1
HDMI Port: Type D Micro x 1
Probe Port: Minidock 160p Connector x 1
UT Port: Lemo 00 UT Connector x 2
Encoder Port: 2-axis Encoder input
Operating Temperature: 0 ~ 60 °C
Storage Temperature Range: -20 ~ 80 °C

6.3 Technical & Acoustic Specifications

6.3.1 PA/UT Configuration

Effective Digitizing: 100 MHz
Max PRF: 30 kHz
Refresh Rate: 30 Hz
A-scan Height: 300 %

6.3.2 Phased-Array

PAUT Channel Configurations: 16:64PR
Scan Type: Linear, Sectorial, Conventional, TOFD
Focal Law: Unlimited
Channel Group: Up to 4
Focusing Mode: True-depth, Sound path

6.3.3 Data Specifications

Maximum Number of A-scan Data Point: Up to 16384
Rectification: RF, Full wave
Filtering: Selection of Low-pass, Band-pass, High-pass
Video Filtering: Smoothing
TFM Raw Data Export: Yes (P5 전용 기능 외 기본적인 영상 내보내기 지원)

6.3.4 Acoustic Specifications

Pulser (Voltage): 25 V ~ 160 V (5 V Step)
Pulser (Pulse Shape): Bipolar Pulse
Pulser (Pulse Width): 50 nsec ~ 2,000 nsec
Receiver (Gain Range): 0 dB ~ 90 dB
Receiver (Band Width): 0.5 ~ 20 MHz
Receiver (Sample Resolution): 16 bit
Dynamic Sample Focusing: Yes

PART VII: Troubleshooting

7.1 Basic Troubleshooting

장비가 켜지지 않음: 배터리 장착 상태와 잔량을 확인하십시오.
프로브 인식 오류: IPEX 커넥터의 체결 상태를 확인하십시오.

7.2 Error Handling and Support

제조사: (주)성산연구소 (SEONGSANLAB Co., Ltd.)
주소: 경기도 군포시 공단로 140번길 52, 에이스하이테크시티 13층 1318호
전화: 02-2039-5725
이메일: admin@dspaut.com
