DEEPSOUND T3 Product Manual
- Hardware Version: v1.0.0
- Manual Version: v1.0
- Release Date: 2026-04-30
- Last Updated: 2026-04-30
- Author: SEONGSANLAB Co., Ltd.
PART I: Safety and Maintenance
1.1 Safety Information
- 본 장비는 정밀 전자 부품과 고전압 펄서 회로로 구성되어 있으므로 사용 전 다음 안전 지침을 반드시 숙지하십시오.
- 규격에 맞지 않는 외부 전원 공급 장치 사용 시 시스템 회로 손상 및 화재의 위험이 있습니다.
- T3 모델은 초경량 설계로 이동성이 우수하나, 강한 충격이나 낙하 시 내부 정밀 부품이 손상될 수 있으므로 주의하십시오.
- 장비 내부에는 사용자가 직접 수리할 수 있는 부품이 없으며, 임의 분해 시 무상 수리 서비스 대상에서 제외됩니다.
- 습도가 매우 높거나 물이 튀는 환경에서 사용할 경우 단락(Short) 및 감전의 위험이 있으므로 건조한 환경을 유지하십시오.
1.2 Maintenance of the Device
- 작동 온도: 0℃ ~ 60℃ 범위 내에서의 사용을 권장하며, 극한의 온도 조건은 피하십시오.
- 보관 온도: -20℃ ~ 80℃ 환경에서 보관해야 하며, 직사광선이 닿지 않는 서늘한 곳을 권장합니다.
- 장비를 1개월 이상 사용하지 않을 경우, 배터리를 본체에서 분리하여 보관하십시오.
- 전용 운반 케이스를 사용하여 이동 중 발생할 수 있는 외부 충격으로부터 장비를 보호하십시오.
1.3 Cleaning Guide
- 화면 세척: 7인치 정전식 터치스크린 세척 시 부드럽고 보풀이 없는 마른 헝겊을 사용하십시오. 오염이 심할 경우 소량의 알코올을 묻힌 전용 세정제를 사용하십시오.
- 포트 관리: Lemo 00 등 프로브 연결 포트 내부로 액체나 이물질이 들어가지 않도록 각별히 주의하십시오.
- 먼지 제거: 비접촉식 에어 스프레이를 사용하여 정기적으로 외부 입출력 포트 주변의 먼지를 제거하십시오.
PART II: Product Overview
2.1 Introduction to DEEPSOUND T3
- DEEPSOUND T3는 고성능 Conventional UT(일반 초음파 탐상) 및 TOFD 검사 전용 장비로, 극한의 현장 기동성과 정밀한 검사 성능을 제공합니다.
- 본체 무게 1kg 미만(배터리 포함 0.9kg)의 초소형 설계로, 협소한 공간이나 고소 작업 환경에서의 정밀 검사에 최적화되어 있습니다.

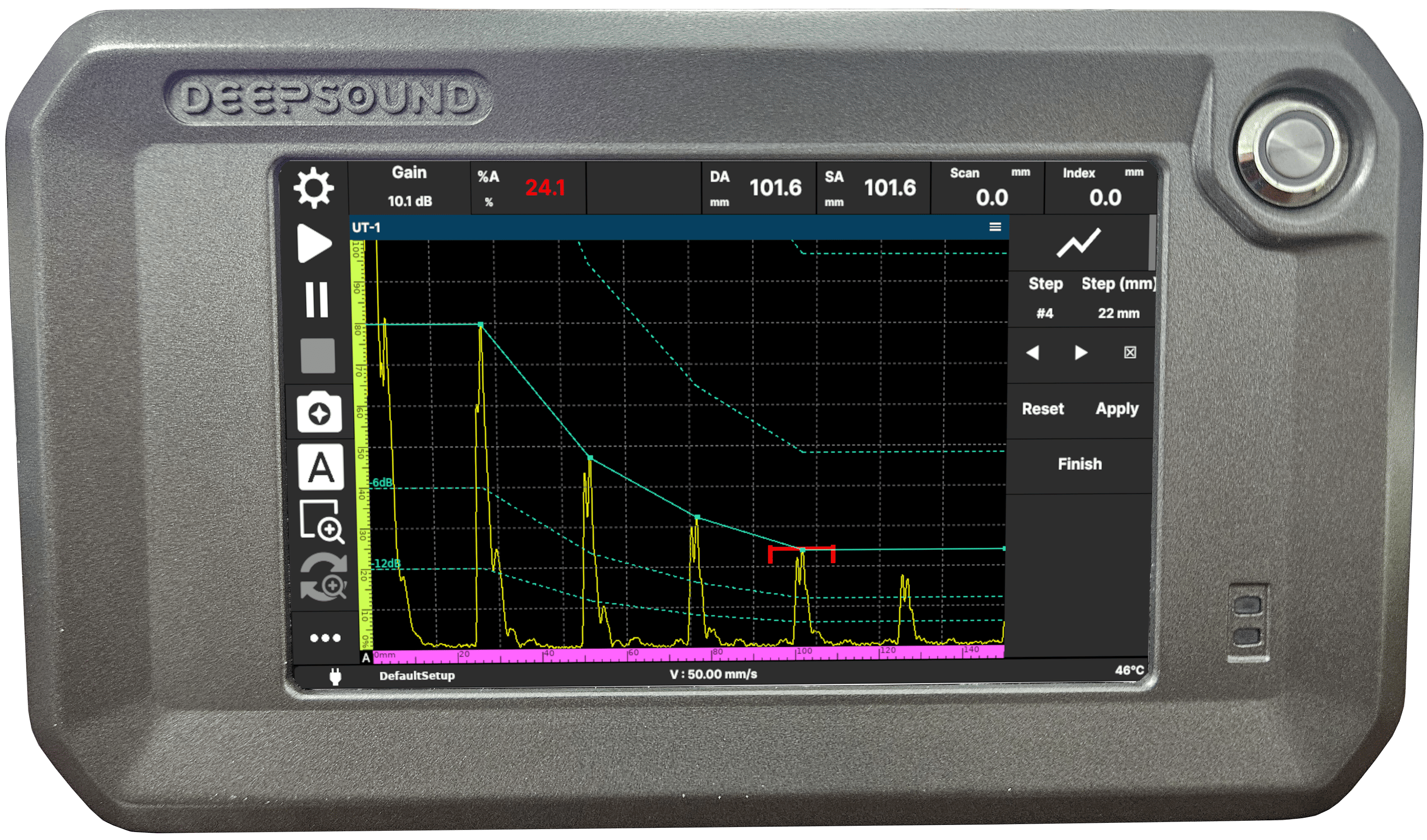

DEEPSOUND T3 제품 개요 (A-Scan 인터페이스 구동 화면)
2.2 Hardware Characteristics
- 디스플레이: 7인치 고해상도 정전식 터치스크린을 탑재하여 직관적인 조작과 우수한 시인성을 제공합니다.
- 채널 구성: 2채널 UT 구성을 지원하며, 고전압 펄서를 통해 선명한 신호 수집이 가능합니다.
- 검사 모드: Conventional UT, TOFD 모드를 지원하며 실시간 A/B/C-스캔 표시가 가능합니다.
- 데이터 활용: 인코더 동기화를 통한 정밀 데이터 수집 및 USB/LAN을 통한 데이터 백업을 지원합니다.
PART III: Hardware Interface
3.1 Device Layout and Parts
- DEEPSOUND T3는 휴대형 장비의 특성에 맞춰 모든 입출력 포트를 효율적으로 배치했습니다.
3.1.1 Front View
- 디스플레이: 7인치 터치스크린을 통해 A-Scan, B-Scan 등 다양한 검사 모드와 파라미터 설정을 실시간으로 확인합니다.

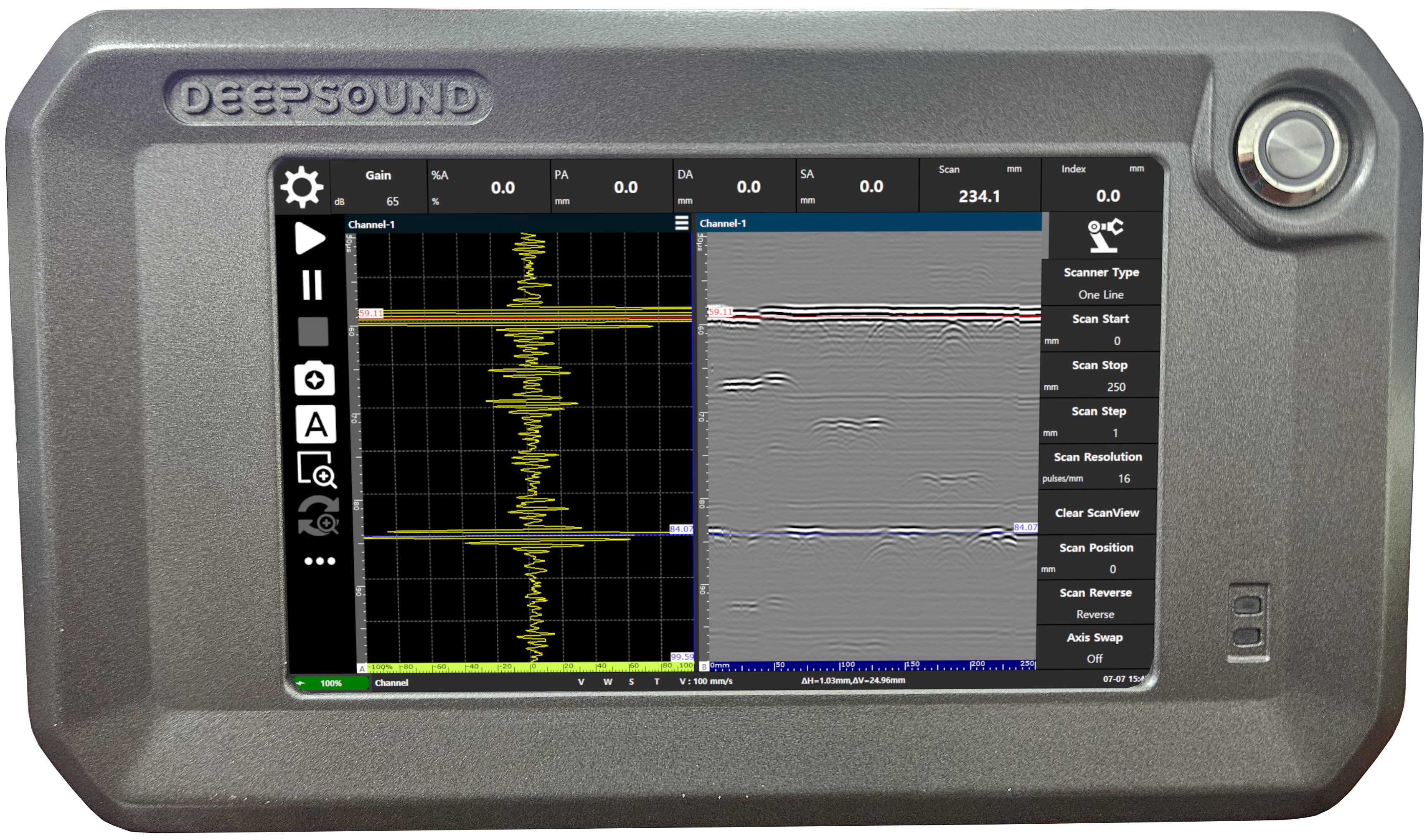

DEEPSOUND T3 Front View (A-Scan & B-Scan Multi-View)
3.1.2 Top Interface
- UT Ports (Lemo 00 x 2): 일반 초음파 및 TOFD 프로브 연결용 포트입니다.
- Encoder Port: 스캐너 위치 정보 수집을 위한 인코더 연결 포트입니다.

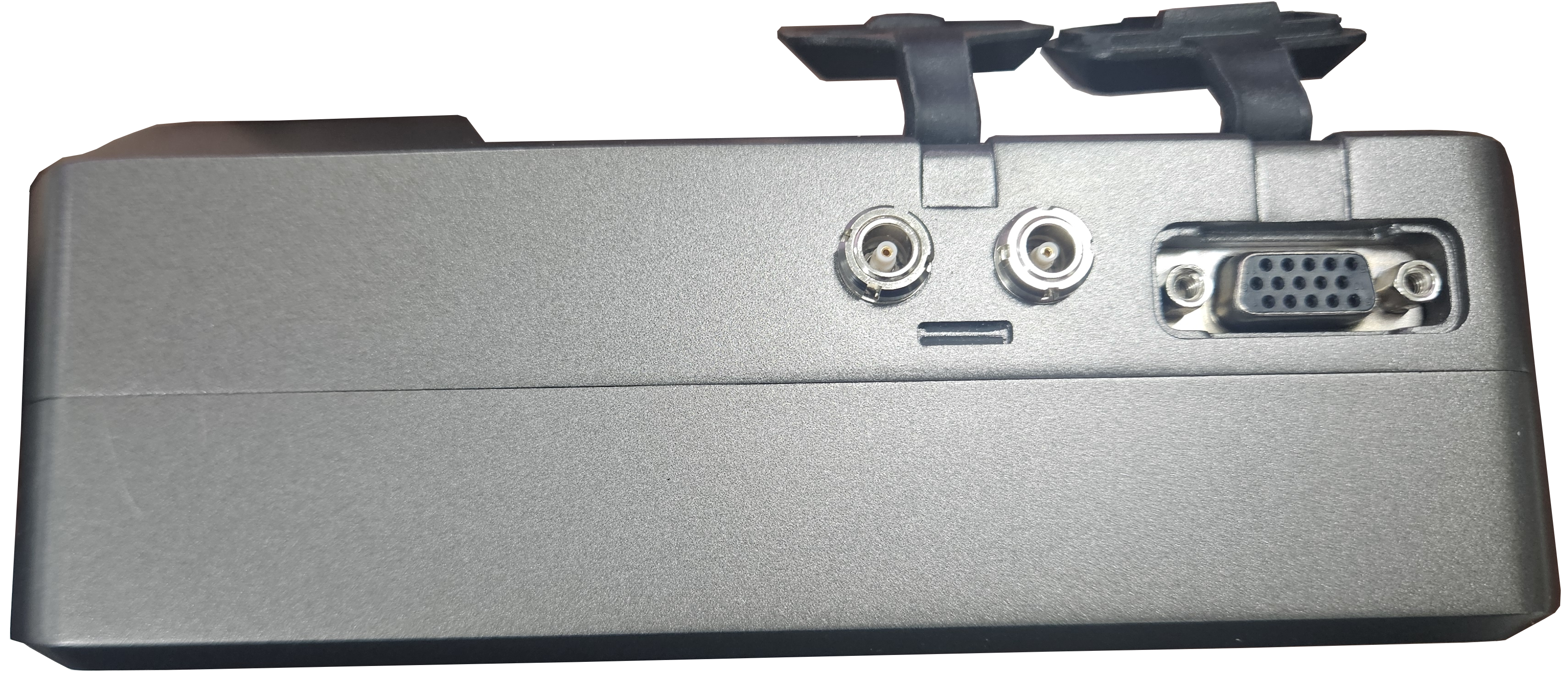

DEEPSOUND T3 Top Interface (UT / Encoder)
3.1.3 Side Interface
- I/O Ports: 장비 우측면에 USB 3.0, LAN, DC 전원 포트가 배치되어 있습니다.

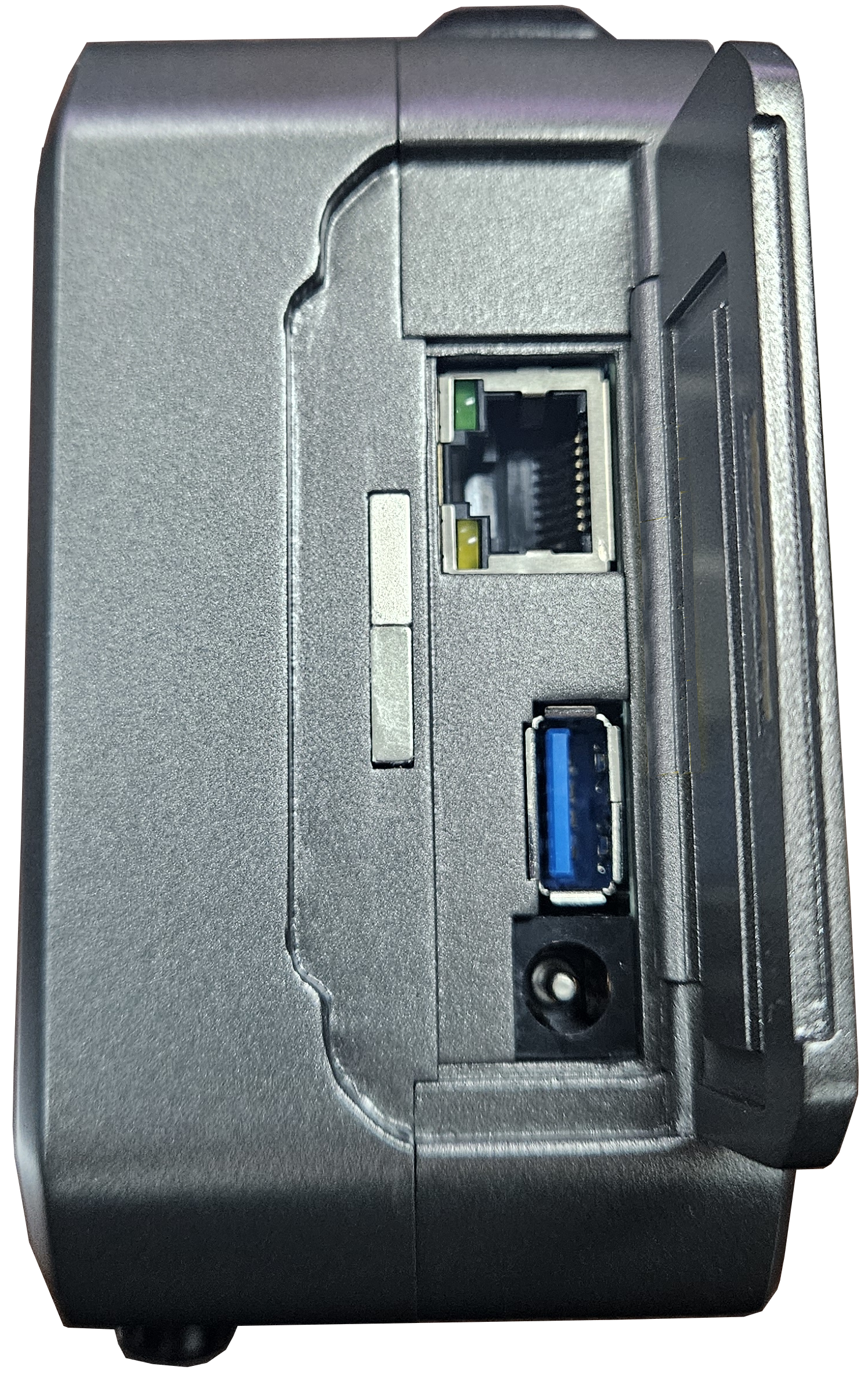

DEEPSOUND T3 Side Interface (I/O Port Details)
3.1.4 Bottom Interface (Battery Compartment)
- 배터리 수납부: 장비 하단의 커버를 열고 전용 배터리 팩을 장착할 수 있는 공간이 배치되어 있습니다.

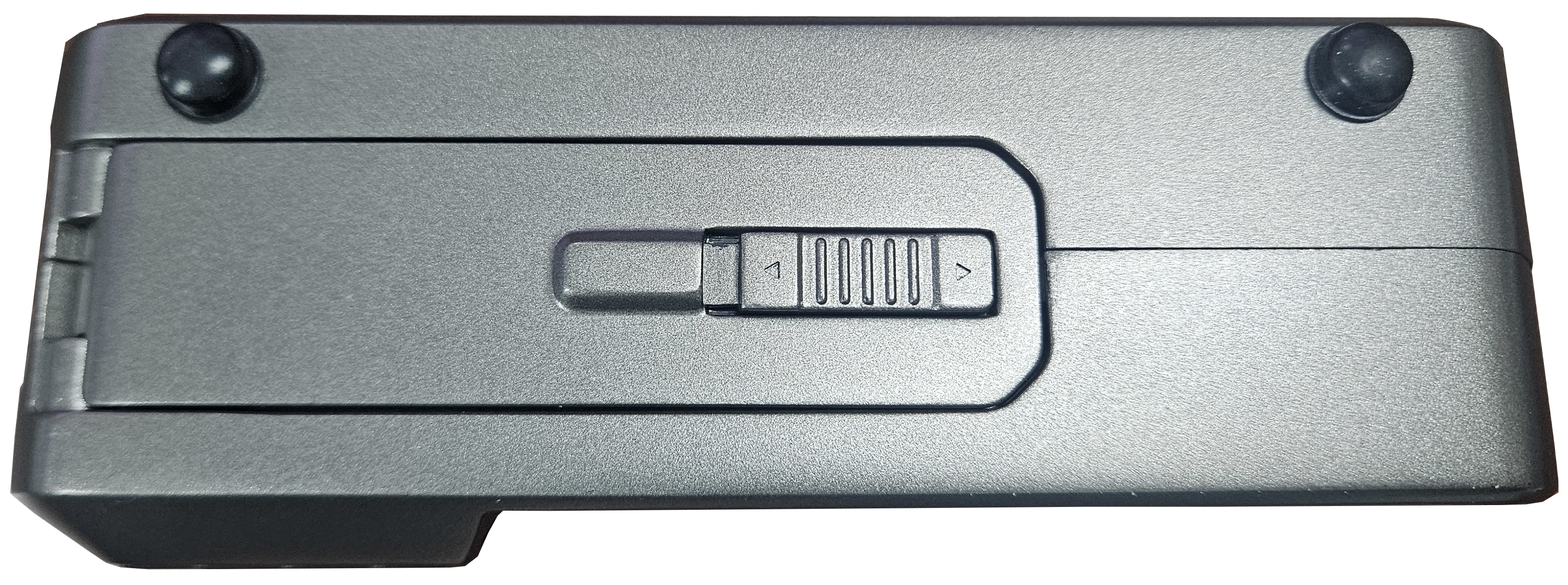

DEEPSOUND T3 Bottom Interface (Battery Compartment)
PART IV: Preparation for Use
4.1 Batteries and Power Management
- 배터리 사양: 7.2 V / 6600 mAh 전용 리튬 이온 배터리 팩을 사용합니다.
- 운용 시간: 완충 시 현장 환경에 따라 장시간 운용이 가능합니다.
4.2 Installing and Charging the Battery
- 배터리 장착: 장비 하단의 배터리 커버를 열고 전용 배터리 팩 1개를 단자 방향에 맞춰 슬롯에 삽입하십시오.
- 배터리 충전: 측면 DC 포트에 전용 어댑터(12V 5A)를 연결하여 충전하십시오.
4.3 Turning ON/OFF the Device
- 전원 조작: 물리 버튼 또는 터치스크린을 통해 시스템 전원을 제어합니다.
PART V: External Connections
5.1 Probe Connections
- UT/TOFD Probe: 전용 케이블을 사용하여 상단 Lemo 00 포트에 체결하십시오.
5.2 Ethernet and USB
- 데이터 통신: LAN 포트를 통해 PC와 연결하거나 USB 포트로 데이터를 백업합니다.
PART VI: Device Specifications
6.1 General Specifications
- Dimensions(WxHxD): 174 x 111.5 x 61 mm
- Weight: 0.9 kg (With Battery)
- Power Supply: DC 12 V, 5 A
- Display: 7.0” Wide Monitor [ 1024 x 600 ]
6.2 Connectivity & Environmental
- USB Port: USB 3.0 x 1
- LAN Port: RJ45 Ethernet x 1
- Probe Port: Lemo 00 UT Connector x 2
- Encoder Port: 2-axis Encoder input x 1
- Operating Temperature: 0 ~ 60 °C
6.3 Acoustic Specifications
- Pulser (Voltage): 25 V ~ 160 V (5 V Step)
- Pulser (Pulse Shape): Bipolar Pulse
- Pulser (Pulse Width): 50 ns ~ 2,000 ns
- Receiver (Gain Range): 0 dB ~ 90 dB
- Receiver (Band Width): 0.5 ~ 20 MHz
- Receiver (Sample Resolution): 16 bit
- A-scan Data Point: Up to 16384 points
PART VII: Troubleshooting
7.1 Basic Troubleshooting
- 전원 불량: 배터리 장착 상태 및 어댑터 연결을 확인하십시오.
- 신호 미검출: 프로브 케이블 체결 및 게인(Gain) 설정을 확인하십시오.
7.2 Support
- 제조사: (주)성산연구소 (SEONGSANLAB Co., Ltd.)
- 연락처: 02-2039-5725 / admin@dspaut.com
