DEEPSOUND P5 Product Manual

Hardware Version: v3.0.5
Manual Version: v1.0
Release Date: 2026-04-29
Last Updated: 2026-04-29
Author: SEONGSANLAB Co., Ltd.

PART I: Safety and Maintenance

1.1 Safety Information

본 장비는 정밀 전자 부품과 고전압 펄서 회로로 구성되어 있으므로 사용 전 다음 안전 지침을 반드시 숙지하십시오.
규격에 맞지 않는 외부 전원 공급 장치 사용 시 시스템 회로 손상 및 화재의 위험이 있습니다.
강한 충격, 낙하, 과도한 진동은 내부 부품의 정렬과 연결 상태에 악영향을 미칠 수 있으므로 주의하십시오.
장비 내부에는 사용자가 직접 수리할 수 있는 부품이 없으며, 임의 분해 시 무상 수리 서비스 대상에서 제외됩니다.
습도가 매우 높거나 물이 튀는 환경에서 사용할 경우 단락(Short) 및 감전의 위험이 있으므로 건조한 환경을 유지하십시오.
검사 수행 중 케이블이 손상된 프로브나 어댑터를 사용하지 마십시오.

1.2 Maintenance of the Device

작동 온도: 0℃ ~ 60℃ 범위 내에서의 사용을 권장하며, 극한의 온도 조건은 피하십시오.
보관 온도: -20℃ ~ 80℃ 환경에서 보관해야 하며, 직사광선이 닿지 않는 서늘한 곳을 권장합니다.
장비를 1개월 이상 사용하지 않을 경우, 배터리를 본체에서 분리하여 50% 내외로 충전된 상태로 보관하십시오.
강한 자기장이나 전자기 간섭(EMI)이 발생하는 대형 전동기 또는 변압기 근처에 장비를 장기간 방치하지 마십시오.
전용 운반 케이스를 사용하여 이동 중 발생할 수 있는 외부 충격으로부터 장비를 보호하십시오.

1.3 Cleaning Guide

화면 세척: 12.1인치 터치스크린 세척 시 부드럽고 보풀이 없는 마른 헝겊을 사용하십시오. 오염이 심할 경우 소량의 알코올을 묻힌 전용 세정제를 사용하십시오.
포트 관리: TC-ZIF 및 IPEX 등 프로브 연결 포트 내부로 액체, 연마제, 이물질이 들어가지 않도록 각별히 주의하십시오.
먼지 제거: 비접촉식 에어 스프레이를 사용하여 정기적으로 외부 입출력 포트 주변의 먼지를 제거하십시오.
케이스 세척: 부드러운 천에 중성 세제를 살짝 묻혀 외부 하우징을 닦아내고, 화학 용제나 강한 연마제는 사용하지 마십시오.

PART II: Product Overview

2.1 Introduction to DEEPSOUND P5

DEEPSOUND P5는 산업 현장에서의 정밀 비파괴 검사를 위해 설계된 고성능 휴대용 위상배열 초음파 탐상(PAUT) 장비입니다.
일체형 구조로 설계되어 현장 이동성이 높으며, 고사양 하드웨어를 바탕으로 실시간 데이터 처리 및 고해상도 이미지 구현이 가능합니다.

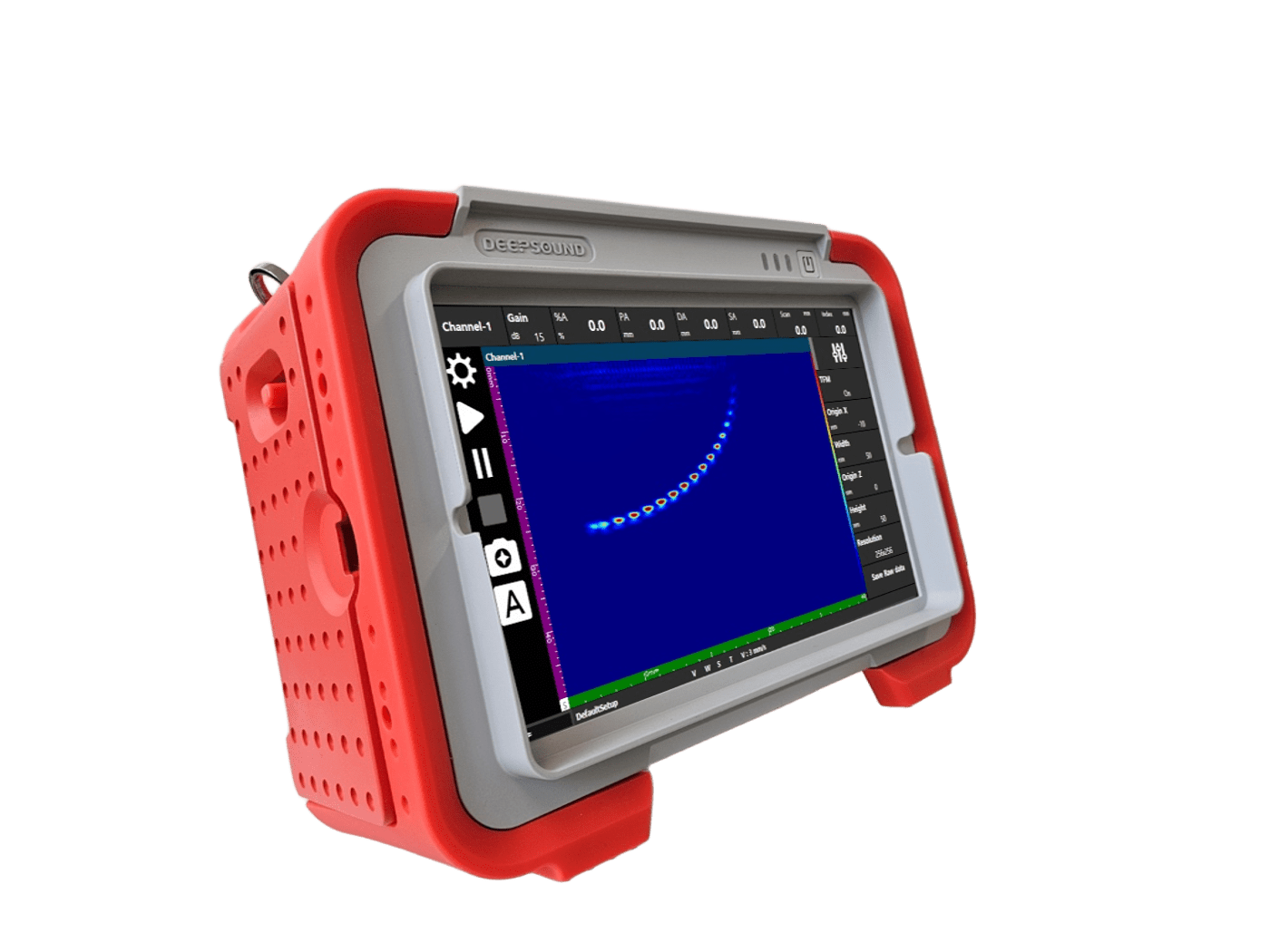

DEEPSOUND P5 장비 전면 외형

2.2 Hardware Characteristics

디스플레이: 12.1인치 대화면 터치스크린을 탑재하여 시인성이 우수하며, 압력 감지 방식을 채택하여 장갑 착용 상태에서도 조작이 가능합니다.
채널 구성: 32:128PR(Parallel Receive) 채널 구성을 지원하며, 최대 128개의 소자를 제어하여 정밀한 초음파 빔 형성(Beamforming)을 수행합니다.
데이터 처리 속도: 100 MHz의 디지털화(Digitization) 속도를 지원하여 고주파수 프로브 사용 시에도 신호 왜곡 없는 정밀한 데이터 수집이 가능합니다.
고출력 펄서: 25 V에서 최대 160 V까지 가변 가능한 송신 전압을 지원하여 두꺼운 시편이나 감쇠가 심한 재질에서도 안정적인 신호를 확보합니다.
고속 스캔 지원: 최대 30 kHz의 펄스 반복 주파수(PRF) 범위를 제공하여 인코더를 이용한 고속 스캐닝 시에도 데이터 누락 없는 검사가 가능합니다.
차세대 기술 대응: TFM(Total Focusing Method) 및 FMC(Full Matrix Capture) 알고리즘 처리를 위한 전용 연산 하드웨어를 내장하고 있습니다.

2.3 Accessories and Packages

DEEPSOUND P5의 기본 패키지는 현장에서 즉시 사용 가능하도록 다음과 같은 필수 구성품을 포함하고 있습니다.
P5 본체: PAUT/UT 검사 기능을 탑재한 메인 장비
스마트 배터리: 장시간 외부 검사를 위한 대용량 리튬 이온 배터리 (3구 슬롯 시스템 지원)
전원 어댑터 및 전원 케이블: 본체 전원 공급 및 배터리 충전용 어댑터 세트
교정 증명서: 장비의 성능 및 교정 데이터가 포함된 공식 문서
전용 하드 케이스: 충격 및 습기로부터 장비를 보호하는 폼(Foam) 내장형 이동식 하드 케이스

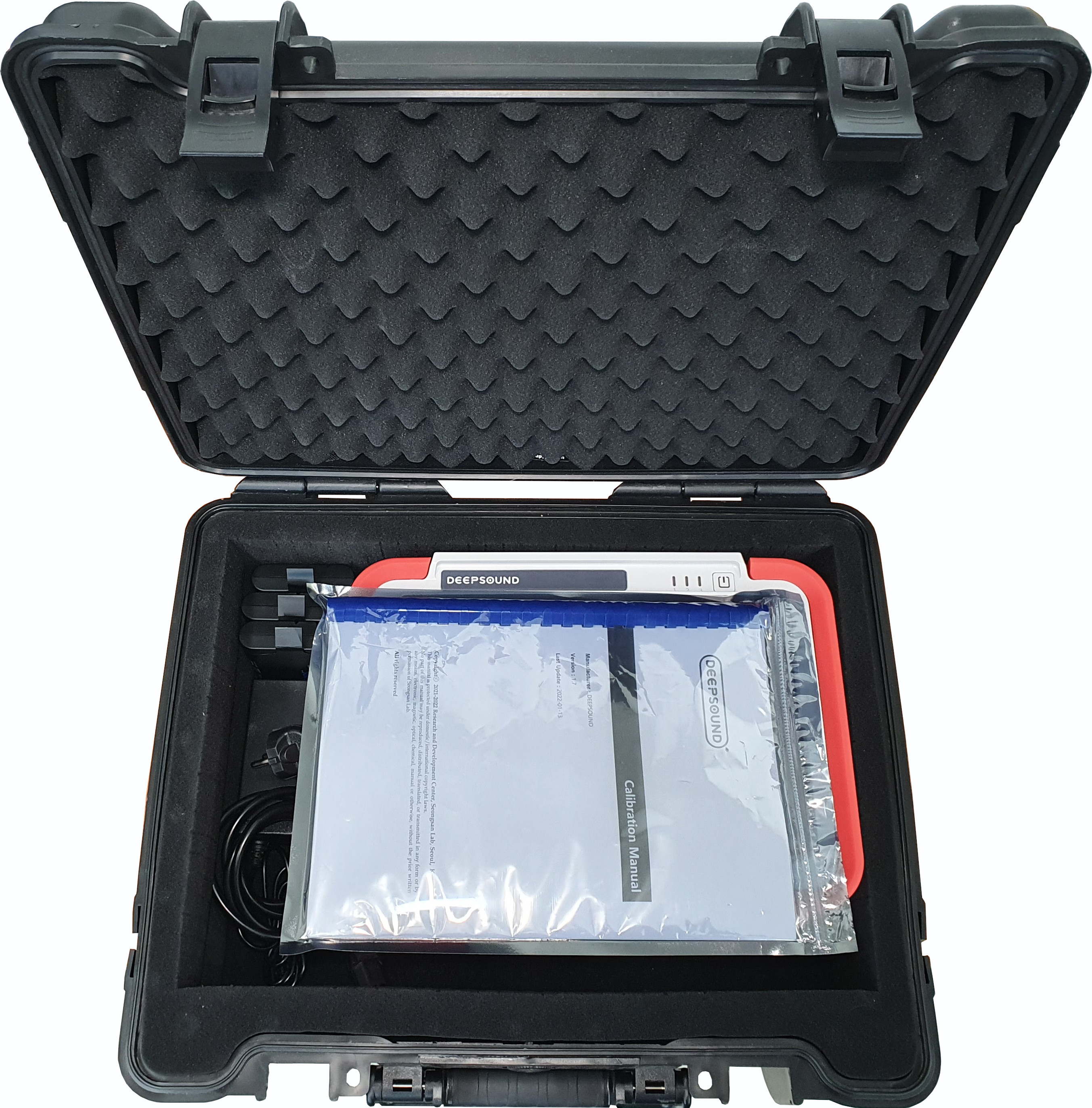

DEEPSOUND P5 기본 패키지 및 전용 케이스

PART III: Hardware Interface

3.1 Device Layout and Parts

DEEPSOUND P5는 현장 검사 편의성을 위해 주요 입출력 포트를 측면에 배치하고, 상단에 전원 및 상태 표시부를 집중시켰습니다.

3.1.1 Front View

디스플레이: 12.1인치 대화면 터치스크린이 전면의 대부분을 차지하며, 별도의 물리 키패드 없이 소프트웨어 아이콘을 통해 모든 조작이 이루어집니다.
보호 프레임: 외부 충격으로부터 본체를 보호하기 위한 고무 재질의 견고한 범퍼 프레임이 장착되어 있습니다.

3.1.2 Side Interface (Connector Panel)

DEEPSOUND P5의 양 측면에는 고속 데이터 전송 및 센서 연결을 위한 입출력 포트들이 배치되어 있습니다.

[Left Side]

Probe Port (IPEX 160p): 최신 위상배열(Phased Array) 프로브 연결용 고밀도 인터페이스입니다.
Encoder Port (D-sub 15pin): 3축 엔코더 연결 포트
UT Port (BNC x 2): 일반 초음파 및 TOFD 검사용 BNC 커넥터

[Right Side]

DC Input: 전용 전원 어댑터 연결 포트
Ethernet (RJ45): PC 통신 및 네트워크 데이터 전송용 포트
USB 2.0: 외부 저장장치 및 주변기기 연결용 포트
HDMI: 외부 모니터 출력용 포트

3.1.3 Rear View

배터리 슬롯 (3-Slot System): 장비 후면에는 3개의 독립적인 배터리 장착 슬롯이 있으며, 전원 종료 없이 배터리를 교체할 수 있는 핫스왑(Hot-swap) 기능을 지원합니다.

3.2 Control Buttons

Power Button: 장비 상단 우측에 위치한 물리 버튼으로, 시스템의 전원을 제어합니다. 버튼 상단에 전원 아이콘이 각인되어 있어 직관적인 식별이 가능합니다.

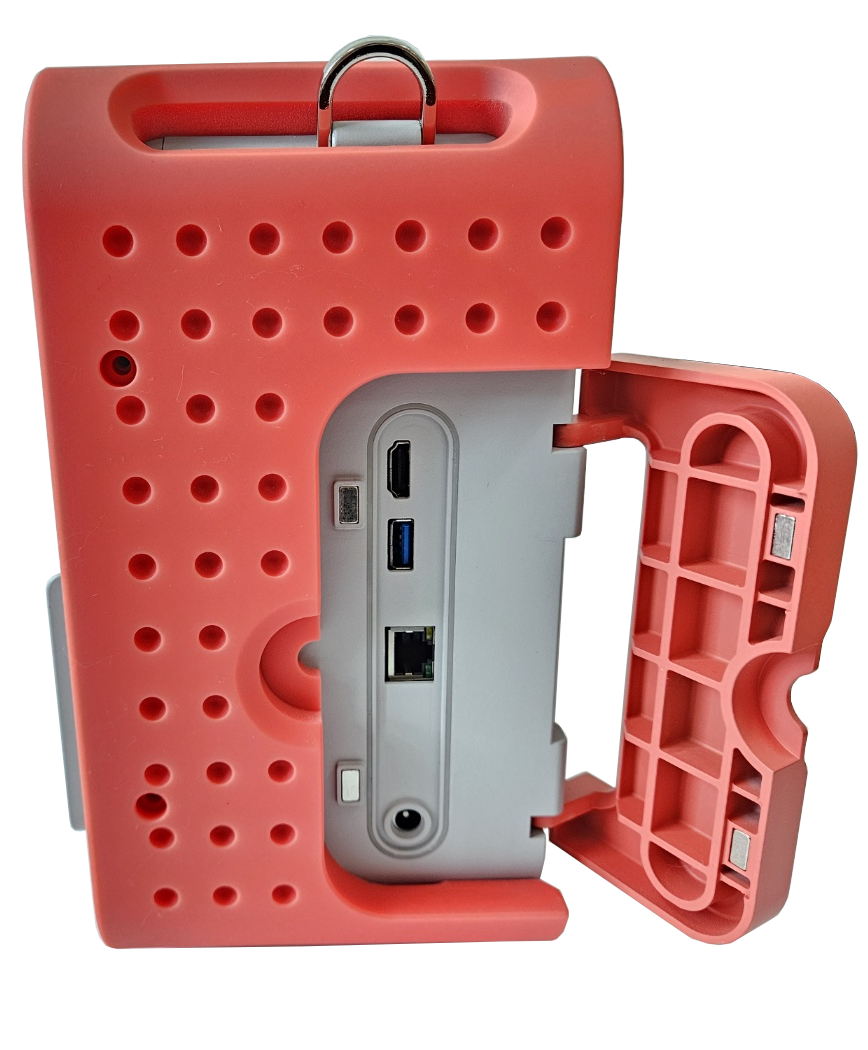

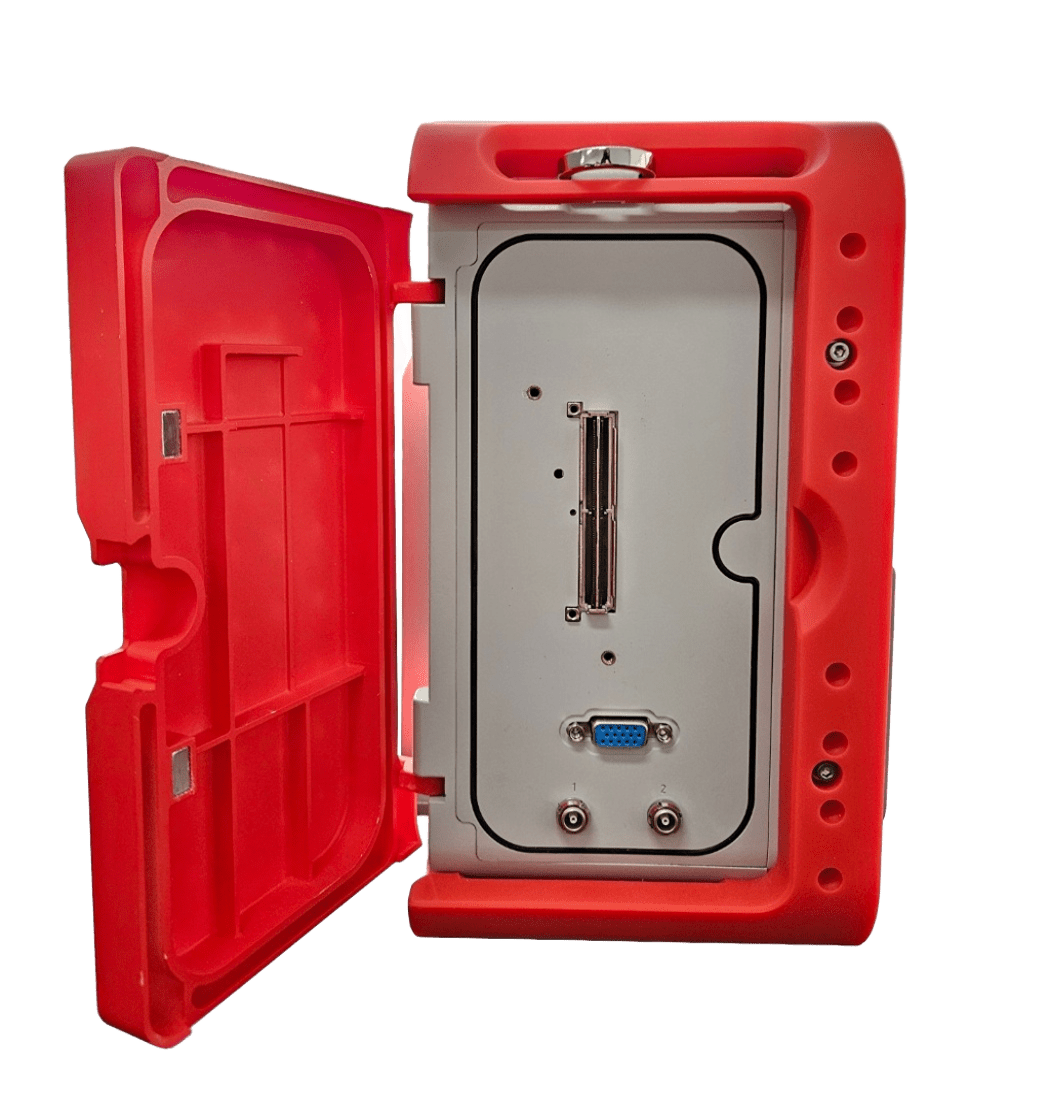

DEEPSOUND P5 좌/우 측면 주요 포트 및 인터페이스 구성

3.3 LED Indicator Status

장비 상단 전원 버튼 좌측에는 시스템 상태를 나타내는 3개의 수직 LED 인디케이터(1, 2, 3)가 위치합니다.
LED 1 (Power/Charge): 외부 전원 연결 및 충전 상태를 표시합니다.
LED 2 (System/Status): 운영체제 및 검사 소프트웨어의 구동 상태를 표시합니다.
LED 3 (Battery): 장착된 배터리의 잔량 및 저전력 경고 상태를 표시합니다.

PART IV: Preparation for Use

4.1 Batteries and Power Management

DEEPSOUND P5는 장시간의 현장 검사를 위해 고용량 리튬 이온 배터리와 효율적인 전원 관리 시스템을 탑재하고 있습니다.
배터리 사양: 48 Wh 용량의 스마트 배터리(RRC2057 등)를 사용하며, 잔량 확인이 가능한 인디케이터가 내장되어 있습니다.
3구 슬롯 시스템: 장비 후면에 총 3개의 배터리 장착 슬롯을 제공하여, 최대 장착 시 전원 연결 없이도 장시간 운용이 가능합니다.

4.2 Installing and Charging the Battery

배터리 장착: 배터리의 단자 방향을 확인한 후 후면 슬롯에 끝까지 밀어 넣어 “딸깍” 소리가 나도록 고정하십시오.
배터리 충전: 장비 측면의 보호 커버를 열고 전원 어댑터를 DC 전원 입력 포트에 연결하십시오. 전원 인가 시 상단의 LED 인디케이터를 통해 충전 상태를 확인할 수 있습니다.

4.3 Hot-swappable Function

본 장비는 핫스왑(Hot-swap) 기능을 지원하여, 시스템 전원을 끄지 않은 상태에서도 배터리를 교체할 수 있습니다.
최소 1개 이상의 충분한 잔량이 남은 배터리가 장착되어 있는 상태에서, 다른 슬롯의 방전된 배터리를 새 배터리로 교체하십시오.
주의: 모든 슬롯의 배터리를 동시에 제거하면 전원이 즉시 차단되어 데이터가 손실될 수 있습니다.

4.4 Turning ON/OFF the Device

전원 켜기(ON): 장비 상단의 전원 버튼을 약 2~3초간 길게 누르십시오. 시스템 로딩 후 검사 소프트웨어가 자동으로 실행됩니다.
전원 끄기(OFF): 소프트웨어 메뉴 내의 종료 아이콘을 클릭하거나, 전원 버튼을 짧게 눌러 나타나는 종료 확인 창에서 ‘Shut Down’을 선택하십시오.
강제 종료: 시스템이 응답하지 않는 비상 상황 시 전원 버튼을 10초 이상 길게 누르면 강제로 전원이 차단됩니다.

PART V: External Connections

5.1 Probe Connections

DEEPSOUND P5는 검사 목적에 따라 다양한 위상배열(PA) 및 일반 초음파(UT) 프로브를 연결할 수 있습니다.

5.1.1 Phased Array Probe (IPEX 160p)

연결 방법: 프로브 커넥터를 포트에 맞춘 후, 고정 장치가 완전히 체결될 때까지 부드럽게 삽입하십시오.
주의사항: 커넥터 핀 보호를 위해 삽입 전 이물질 유무를 반드시 확인하십시오.

5.1.2 Conventional UT Probe (BNC)

BNC 케이블을 장비 하단의 UT 1번 또는 2번 포트에 끼운 후 시계 방향으로 돌려 고정하십시오.
단일 진동자(Single) 또는 송수신 분리형(Dual) 프로브 설정은 소프트웨어 내에서 구성할 수 있습니다.

5.2 Encoder Connector (Receptacle)

규격: D-sub 15pin 3row Receptacle
기능: 인코더가 장착된 스캐너를 연결하여 검사 위치(Index/Scan) 정보를 수집합니다.
핀 구성: 최대 3축(X, Y, Z) 인코더 신호와 5 V 전원 공급을 지원합니다.

5.3 Other I/O Port References

장비 측면의 전용 보호 커버를 열면 다음과 같은 범용 I/O 포트를 사용할 수 있습니다.
Ethernet (RJ45): 외부 PC와의 유선 네트워크 연결 및 데이터 고속 전송을 지원합니다.
HDMI: 외부 모니터나 프로젝트에 연결하여 장비 화면을 실시간으로 출력할 수 있습니다.
USB 2.0: 데이터 백업을 위한 USB 메모리 스틱 연결이나, 마우스 및 키보드와 같은 입력 장치를 연결합니다.
DC Input: 전용 전원 어댑터(15 V ~ 19 V DC)를 연결하여 배터리를 충전하거나 장비를 구동합니다.

PART VI: Device Specifications

6.1 General Specifications

Dimensions(WxHxD): 340 x 257 x 147 mm
Weight: 5.9 kg (With 3 x batteries)
Power Supply: 12 V, 5 A
Batteries: Li-ion, 48 Wh capacity (x3)
Hot swappable batteries: Yes
Operation Time: Up to 4 hours
Display: 12.1” Wide Monitor [1280 x 800], Touch screen
Storage: 32 GB, expandable

6.2 Connectivity & Environmental

Ethernet: Fast Gigabit x 1
HDMI: x 1
USB Port: USB 2.0 x 1
Probe Port: MiniDLP Ipex 160p connector x 1
UT Port: Lemo 00 UT Connector x 2 (for IPEX model)
Encoder Port: 3-axis Encoder input (D-sub 15pin 3row)
Operating Temperature: 0 ~ 60 °C
Storage Temperature Range: -20 ~ 80 °C

6.3 Technical & Acoustic Specifications

6.3.1 PA/UT Configuration

Effective Digitizing: 100 MHz
Max PRF: 30 kHz
Refresh Rate: 30 Hz
A-scan Height: 300 %

6.3.2 Phased-Array

PAUT Channel Configurations: 32:128PR
Scan Type: Linear, Sectorial, Conventional, TOFD
Focal Law: Up to 1024 total
Channel Group: Up to 8
Focusing Mode: True-depth, Sound path

6.3.3 Data Specifications

Maximum Number of A-scan Data Point: Up to 16384
Rectification: RF, Full wave
Filtering: Selection of Low-pass, Band-pass, High-pass
Video Filtering: Smoothing
TFM Raw Data Export: Yes

6.3.4 Acoustic Specifications

Pulser (Voltage): 25 V ~ 160 V (5 V Step)
Pulser (Pulse Shape): Bipolar Pulse
Pulser (Pulse Width): 50 nsec ~ 2,000 nsec
Receiver (Gain Range): 0 dB ~ 90 dB
Receiver (Band Width): 0.5 ~ 20 MHz
Receiver (Sample Resolution): 16 bit
Dynamic Sample Focusing: Yes

PART VII: Troubleshooting

7.1 Basic Troubleshooting

장비 운용 중 다음과 같은 문제가 발생할 경우, 기술 지원을 요청하기 전 아래 사항을 먼저 점검하십시오.

7.1.1 전원 및 배터리 관련

장비가 켜지지 않음: 배터리가 충분히 충전되어 있는지 확인하거나, 외부 전원 어댑터를 연결한 후 다시 시도하십시오. 전원 버튼을 10초 이상 길게 눌러 강제 리셋을 수행하십시오.
배터리 인식 불량: 배터리를 슬롯에서 분리했다가 다시 장착하십시오. 배터리 단자 부위에 이물질이 있는지 확인하고 마른 천으로 닦아내십시오.

7.1.2 디스플레이 및 인터페이스

터치스크린 응답 없음: 화면 표면의 이물질이나 수분을 제거하십시오. 증상이 지속되면 장비를 재부팅하십시오.
외부 모니터 출력 불가: HDMI 케이블 연결 상태를 확인하고, 외부 모니터의 입력 소스가 HDMI로 설정되어 있는지 확인하십시오.

7.1.3 센서 및 데이터 수집

프로브 인식 오류: IPEX 커넥터의 체결 상태를 확인하십시오. 커넥터가 완전히 삽입되어 고정되었는지 확인하고, 프로브 케이블의 외관 손상 여부를 점검하십시오.
인코더 신호 불안정: D-sub 15pin 커넥터의 고정 나사가 체결되어 있는지 확인하십시오. 스캐너의 인코더 바퀴가 시편 표면과 밀착되어 회전하는지 확인하십시오.

7.2 Error Handling and Support

상기 조치 후에도 문제가 해결되지 않거나 하드웨어적인 파손이 발생한 경우, 임의로 분해하지 말고 제조사로 문의하십시오.
제조사: (주)성산연구소 (SEONGSANLAB Co., Ltd.)
주소: 경기도 군포시 공단로 140번길 52, 에이스하이테크시티 13층 1318호
전화: 02-2039-5725
이메일: admin@dspaut.com
