DEEPSOUND R5 Product Manual
- Hardware Version: v1.0.0
- Manual Version: v1.0
- Release Date: 2026-04-30
- Last Updated: 2026-04-30
- Author: SEONGSANLAB Co., Ltd.
PART I: Safety and Maintenance
1.1 Safety Information
- 고성능 원격 제어 시스템: DEEPSOUND R5는 정밀 비파괴 검사 및 자동화 검사 라인, 실험실 환경에 최적화된 고성능 원격 제어형 PAUT 장비입니다.
- 안정적인 전원 및 통신 유지: 본 장비는 외부 제어 PC와 기가비트 네트워크를 통해 실시간 제어되므로, 전원 공급 케이블과 LAN 통신 케이블의 물리적 체결 상태를 항상 안정적으로 유지하십시오.
- 통풍 및 방열 공간 확보: 초슬림 42mm 폼팩터 설계 특성상 내부 열 방출이 원활하도록 장비 주변에 충분한 공간을 확보하고 측면 통풍구를 가리지 마십시오.
- 정격 전원 준수: 시스템 회로 보호를 위해 반드시 제조사에서 제공하는 전용 DC 전원 어댑터(12V)를 사용하십시오. 규격 외 전원 사용 시 내부 정밀 회로가 손상될 수 있습니다.
- 커넥터 보호: 장비 가동 및 신호 수집 중에는 PAUT 고밀도 커넥터와 UT 단자를 무리하게 분리하지 마십시오.
1.2 Maintenance of the Device
- 작동 환경: 0℃ ~ 60℃ 범위 내에서의 사용을 권장하며, 고온 다습하거나 결로가 발생하는 환경은 피하십시오.
- 보관 환경: -20℃ ~ 80℃ 환경에서 보관해야 하며, 진동과 충격이 적은 평평하고 안전한 곳에 설치하십시오.
- 네트워크 보안: 안정적인 실시간 데이터 스트리밍을 위해 승인되지 않은 외부 네트워크와의 혼용 연결을 지양하십시오.
- 단자 점검: 정기적으로 입출력 포트의 핀 상태를 점검하여 휘어짐이나 이물질 삽입 여부를 확인하십시오.
1.3 Cleaning Guide
- 하우징 세척: 외부 알루미늄 및 플라스틱 케이스는 부드럽고 마른 헝겊으로 가볍게 닦아주십시오. 화학 용제나 강한 연마제는 사용하지 마십시오.
- 포트 관리: PAUT 고밀도 커넥터와 BNC 포트에 먼지가 쌓이지 않도록 사용하지 않을 때는 전용 보호 캡을 씌워 보관하십시오.
PART II: Product Overview
2.1 Introduction to DEEPSOUND R5
- 32:128PR 고성능 유닛: DEEPSOUND R5는 강력한 32:128PR Phased Array 성능을 제공하는 원격 제어형(Remote / Rack-mount) 유닛입니다.
- 자동화 시스템 통합: 디스플레이를 내장하지 않은 초슬림·경량 설계로, 제어 PC 소프트웨어를 통해 실시간 데이터 수집 및 정밀 분석을 수행하며 대형 스캐너 및 자동화 생산 라인과의 통합에 최적화되어 있습니다.

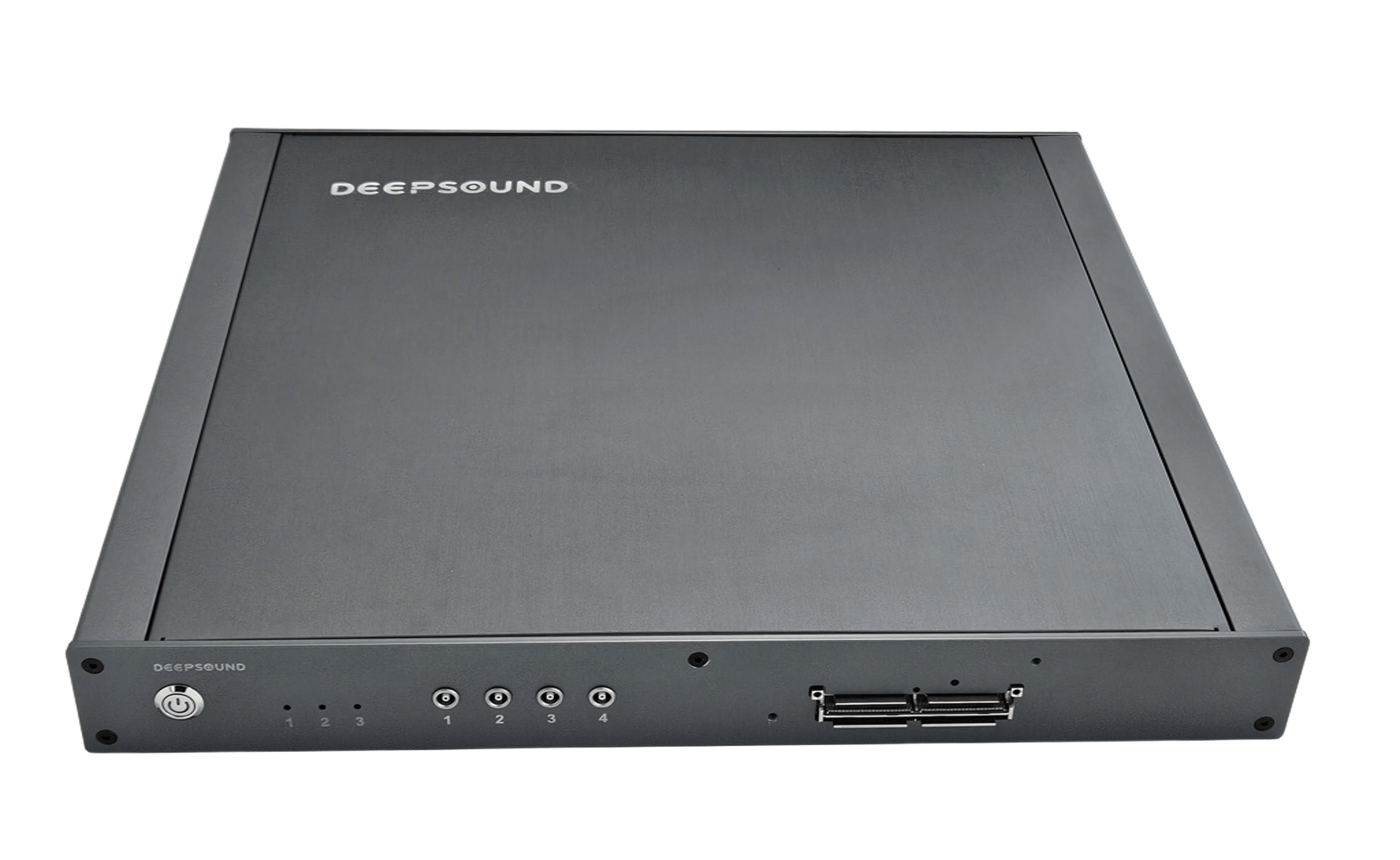

DEEPSOUND R5 제품 개요 (Remote Unit with Case)
2.2 Hardware Characteristics
- 기가비트 LAN 원격 제어: 고속 Gigabit Ethernet (LAN) 통신을 통해 제어 PC와 실시간으로 연결되어 대용량 Raw 데이터를 지연(Latency) 없이 고속 전송합니다.
- 다채널 동시 검사 지원: 32:128PR Phased Array 채널과 함께 4개의 독립적인 Conventional UT 채널을 동시에 지원하여 복합 비파괴 검사를 단일 장비로 수행합니다.
- 초슬림 42mm 설계: 42mm 두께의 초슬림·경량 알루미늄 설계를 채택하여 협소한 현장 공간이나 19인치 랙 장착 시 공간 효율성을 극대화합니다.
- 유연한 하드웨어 확장성: 다축 인코더 입력 및 외부 I/O 인터페이스를 내장하여 다양한 자동화 스캐너 및 로봇 검사 시나리오에 유연하게 대응합니다.
PART III: Hardware Interface
3.1 Device Layout and Parts
- DEEPSOUND R5는 직관적인 하드웨어 상태 표시와 강력한 산업용 연결성을 중심으로 인터페이스가 설계되었습니다.
3.1.1 Front Panel
- Power Button: 시스템 전원을 켜고 끄는 산업용 물리 버튼입니다.
- Status LEDs (1-3): 장비 전원 상태(Power), 네트워크 통신 상태(LAN), 데이터 수집 상태(Data Acquisition)를 실시간으로 표시하는 인디케이터입니다.
- UT Ports (1-4): 4개의 독립적인 Conventional UT 프로브를 연결할 수 있는 전용 포트입니다.
- PAUT Port: 32:128PR Phased Array 탐촉자 연결을 위한 고밀도 IPEX 인터페이스입니다.

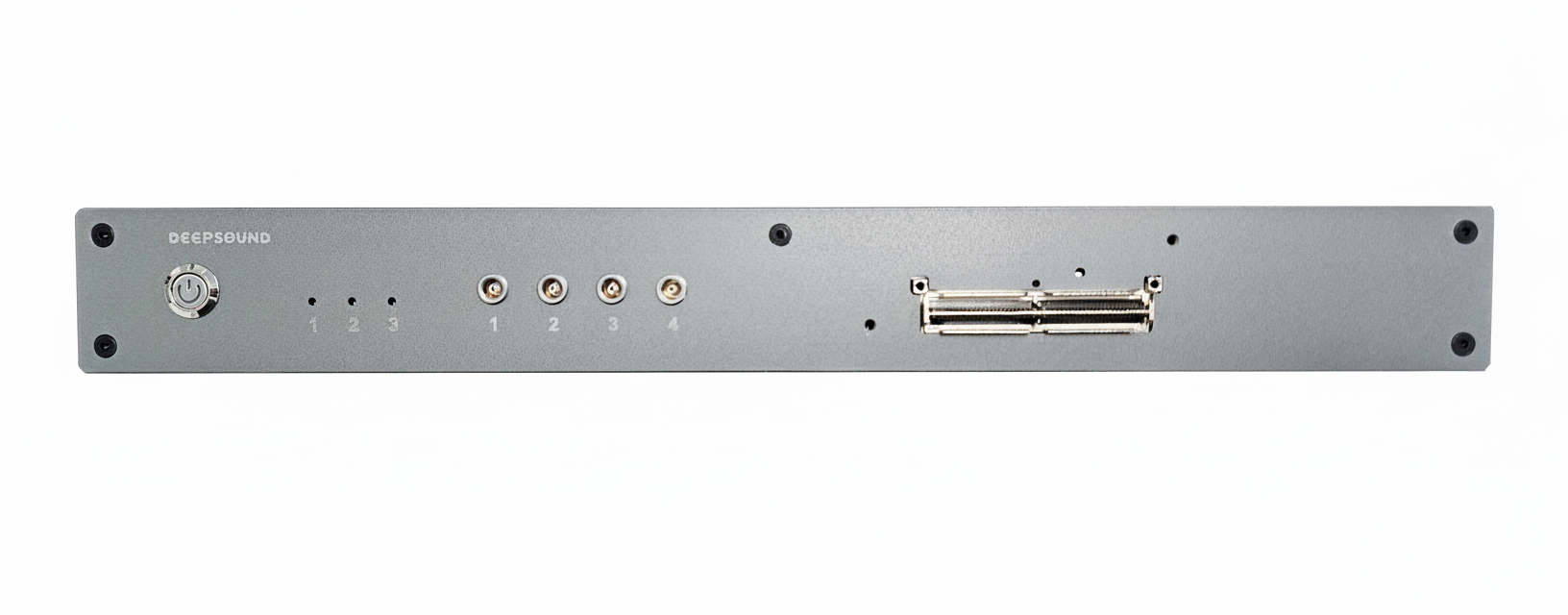

DEEPSOUND R5 Front Interface Details
3.1.2 Connectivity (Rear/Side)
- Gigabit LAN Port: PC와 장비 간 실시간 대용량 데이터 통신을 담당하는 고속 RJ-45 포트입니다.
- USB 3.0 Port: 데이터 백업 및 펌웨어 업데이트, 주변기기 연결용 고속 포트입니다.
- HDMI Port: 외부 모니터 및 상태 디스플레이 연결을 위한 고해상도 영상 출력 포트입니다.
- DC Power Inlet: 안정적인 시스템 구동을 위한 전용 DC 12V 전원 어댑터 연결 포트입니다.

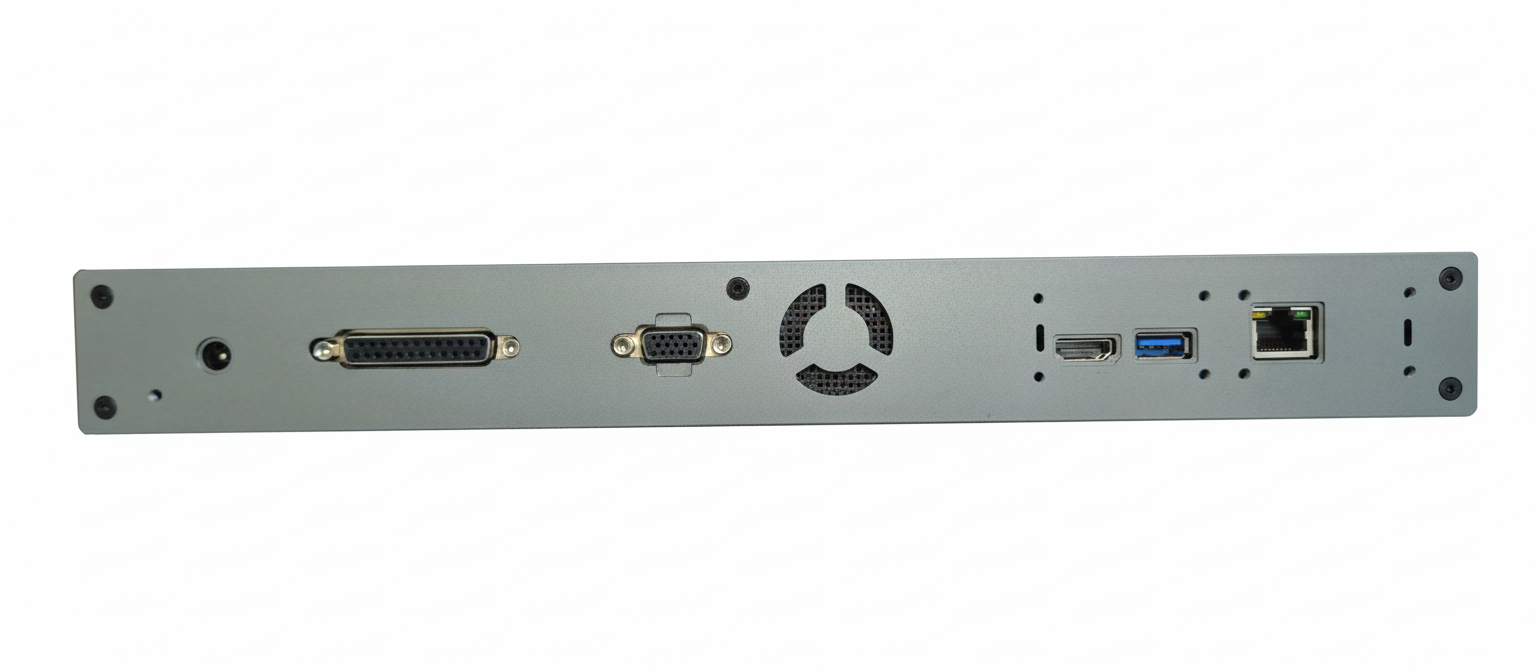

DEEPSOUND R5 Status & Connection Indicators
PART IV: Preparation for Use
4.1 PC Connection Setup
- 네트워크 IP 설정: R5 장비와 제어용 PC를 고품질 Cat.6 이상의 LAN 케이블로 연결한 후, PC의 IPv4 네트워크 설정을 매뉴얼에 명시된 고정 IP 대역으로 지정합니다.
- 분석 소프트웨어 연동: 전용 데이터 수집/분석 소프트웨어(DSVision / DSK)를 실행하여 R5 장비와의 실시간 핸드셰이크(Handshake) 연결을 확인합니다.
4.2 Power Management
- 전원 인가: 전용 DC 12V 어댑터를 연결한 후 전면 전원 버튼을 누릅니다.
- 부팅 상태 점검: 전면 상태 LED(Status 1~3)가 정상 점등되는지 확인하여 시스템 준비 완료(Ready) 상태를 점검합니다.
PART V: External Connections
5.1 Probe Connections
- PAUT 탐촉자 연결: 전용 128ch 고밀도 커넥터를 PAUT 포트에 수평으로 맞추어 흔들림 없이 체결한 후 잠금 래치를 확실히 고정하십시오.
- UT 탐촉자 연결: 검사 목적에 맞춰 1~4번 중 필요한 채널에 Conventional UT / TOFD 탐촉자를 연결하십시오.
5.2 Synchronization
- 인코더 동기화: 자동화 스캐너 및 엔코더 휠 사용 시 인코더 케이블을 후면 전용 포트에 연결하여 물리적 이동 거리와 초음파 펄스 신호를 실시간 동기화합니다.
PART VI: Device Specifications
6.1 General Specifications
- Dimensions (W x H x D): 349 x 310 x 42 mm (With Case)
- Weight: 1.2 kg (본체 기준 초경량 설계)
- Power Supply: DC 12 V (전용 정격 외장 어댑터)
- PC Communication: Gigabit Ethernet (1000BASE-T LAN)
- Video Output: HDMI x 1
6.2 Phased-Array Specifications
- PAUT Channel: 32:128PR (최대 128 소자 제어)
- Scan Type: Linear, Sectorial, Conventional, TOFD
- Focal Law: Unlimited (소프트웨어 무제한 연산)
- Focusing Mode: True-depth, Sound path
- Channel Group: 최대 8개 독립 그룹(Group) 동시 운용
6.3 Acoustic & Data Specifications
- Pulser (Voltage): 25 V ~ 160 V (5 V Step 가변 제어)
- Pulser (Pulse Shape): Bipolar Pulse (고감도 양극성 펄스)
- Pulser (Pulse Width): 50 ns ~ 2,000 ns
- Receiver (Gain Range): 0 dB ~ 90 dB (0.1 dB 정밀 제어)
- Receiver (Band Width): 0.5 MHz ~ 20 MHz
- Receiver (Sample Resolution): 16-bit 고해상도 A/D 변환
- A-scan Data Point: 최대 16,384 Points
PART VII: Troubleshooting
7.1 Basic Troubleshooting
- 네트워크 통신 오류: LAN 케이블의 물리적 체결 상태 및 제어 PC의 IPv4 고정 IP 설정 대역을 확인하십시오.
- 전원 점등 불량: 전용 12V 어댑터의 결착 상태와 콘센트 전원 유입 여부, 전면 LED 표시등을 확인하십시오.
- 데이터 전송 지연: 기가비트 이더넷 대역폭 점검 및 백그라운드 네트워크 점유 프로그램을 정리하십시오.
7.2 Support
- 제조사: (주)성산연구소 (SEONGSANLAB Co., Ltd.)
- 연락처: 02-2039-5725 / admin@dspaut.com
