초음파 전파는 물리적으로 매질 내부로 진행함에 따라 에너지 손실(거리 감쇄, Attenuation)을 겪게 됩니다. 즉, 내부 재질이 균일하더라도 표면에 가까운 결함의 신호는 크게 수신되는 반면, 깊은 곳에 위치한 결함의 신호는 에너지가 흩어져 아주 작게 수신됩니다. DSVision의 TCG(Time Corrected Gain, 거리 감도 보정) 기능은 이러한 시간축(깊이축) 감쇄를 디지털 획득 이득 곡선으로 정교하게 평준화하는 기술입니다.
1. Auto TCG: 지능형 자동 감쇄 보정 시스템
수동으로 각 깊이별 증폭도(Gain)를 하나씩 계산하는 전통적인 방식과 달리, DSVision은 서로 다른 여러 깊이에서 검출된 기준 에코 신호들을 분석하여 전 구간의 신호 높이를 목표 감도 레벨(예: 80% FSH)로 자동 정렬해 주는 지능형 알고리즘을 제공합니다.

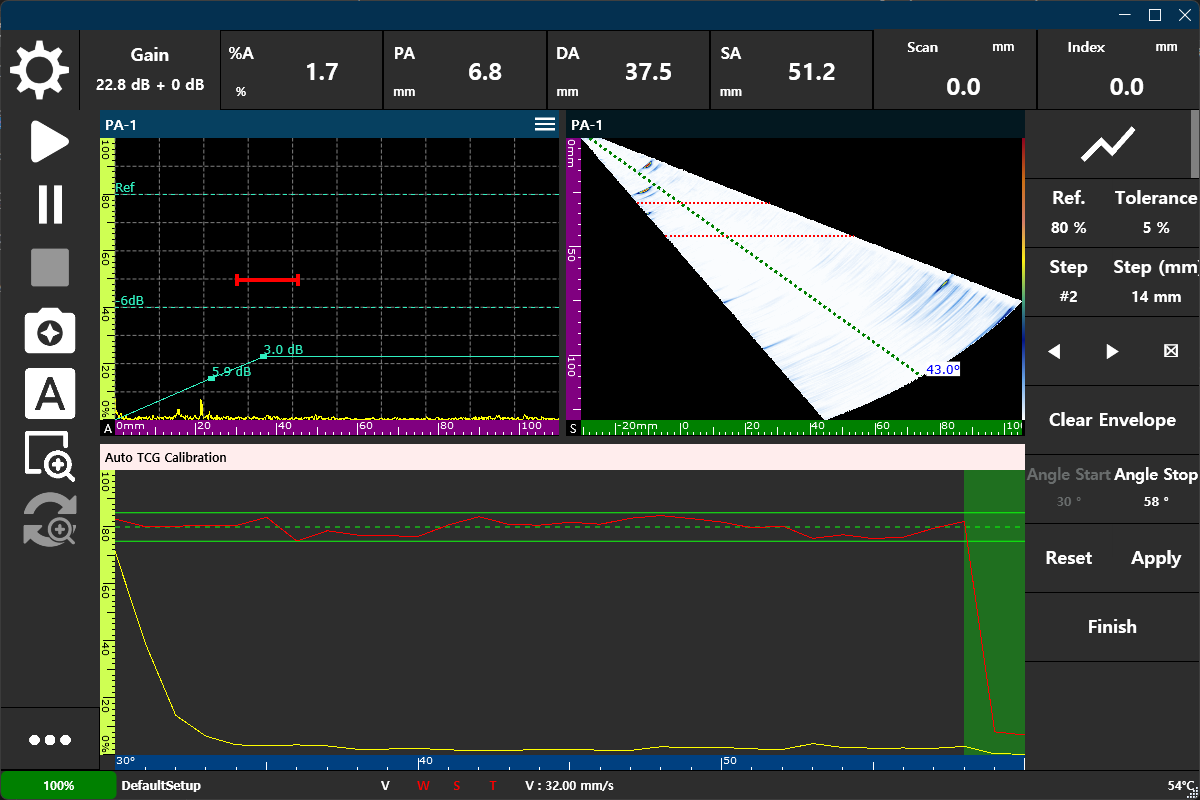

① 보정 프로세스 및 UI 구성
- Ref % (Target): 깊이에 상관없이 보정 후에 도달하고자 하는 목표 신호 높이(예: 80%)를 명시합니다.
- Tolerance %: 목표 높이와의 허용 편차 오차 범위를 지정하여 자동 피팅(Fitting) 정밀도를 조절합니다.
- TCG 곡선 (TCG Curve): 신호 캡처 포인트를 기반으로 생성된 TCG 곡선으로, 깊이가 깊어질수록(시간이 흐를수록) 전하 이득을 계단식으로 교묘히 올려 에코 신호의 크기를 일정하게 복원해 줍니다.
2. 정밀한 TCG 보정 단계 (Operation)
- 다지점 에코 포착: 단계별 깊이가 다른 대비 시험편(Step Wedge 등)의 각기 다른 깊이 위치에 탐촉자를 대고, 첫 번째 지점부터 차례대로 에코를 게이트 영역 내에 위치시킵니다.
- 포인트 추가: 에코 신호의 최대 피크(Peak)를 형성하는 위치에서
Add버튼을 눌러 각 깊이별 초기 전파 데이터를 하나씩 등록합니다. (여러 깊이에서 데이터를 입력할수록 정밀한 곡선이 형성됩니다.) - 곡선 자동 생성: 충분히 많은 지점의 데이터를 기록한 후
Calculate버튼을 클릭하면, 소프트웨어가 TCG 보정 곡선을 실시간으로 계산하여 활성화합니다. 이를 통해 A-scan 상의 모든 깊이의 기준 에코들이 80% 라인에 동일한 감도로 나열되는 모습을 확인할 수 있습니다.
3. 바이어 및 검사원을 위한 핵심 가치
- Uniform Sizing Reliability (깊이 무관 일관적 분석): 결함이 얕은 곳에 있든 깊은 곳에 있든 상관없이 오직 결함 고유의 반사 면적과 크기(FSH 크기)에 근거하여 객관적으로 결함 등급을 판정할 수 있습니다.
- Automated Precision (자동 정밀 보정): 그래프를 손수 그리거나 개별 깊이 게이지 조정을 수행할 필요 없이, 간단한 신호 캡처-추가 작업만으로 부드러운 TCG 곡선을 빌드합니다.
- Enhanced Defect Visibility (심부 결함 검출력 극대화): 깊은 곳에서 물리적 감쇄 때문에 묻힐 위험이 있었던 미세 균열 신호를 TCG 보정 증폭을 통해 화면에 선명하게 띄워주어, 오검출 및 미검출 리스크를 근본적으로 차단합니다.
[!IMPORTANT] “모든 데이터를 동일한 깊이의 무게로 평가합니다.”
DSVision의 TCG 보정 기술은 물리적 제약으로 가려졌던 깊은 매질 내의 신호를 온전한 강도로 복원함으로써, 현장 검사자에게 전체 탐상 구역에 대한 완벽한 진단 신뢰를 전달합니다.
