초음파 탐상 검사에서 결함의 위치와 깊이를 정확하게 판단하기 위해서는 검사 대상 재질 내에서의 초음파 전파 속도를 시스템과 완벽히 동기화해야 합니다. DSVision의 Velocity(음속) 보정 기능은 이론적 수치를 넘어 현장 재질의 실제 물리적 특성을 즉각적으로 반영할 수 있도록 설계되었습니다.
1. 2-Point Calibration: Ref A / Ref B 시스템
DSVision은 단일 지점 보정보다 훨씬 정밀한 2-Point Calibration(이점 보정) 방식을 채택하고 있습니다. 두께(또는 거리)를 정확하게 알고 있는 두 지점의 신호를 기반으로 초음파의 속도를 계산하므로, 측정 오차를 최소화할 수 있습니다.

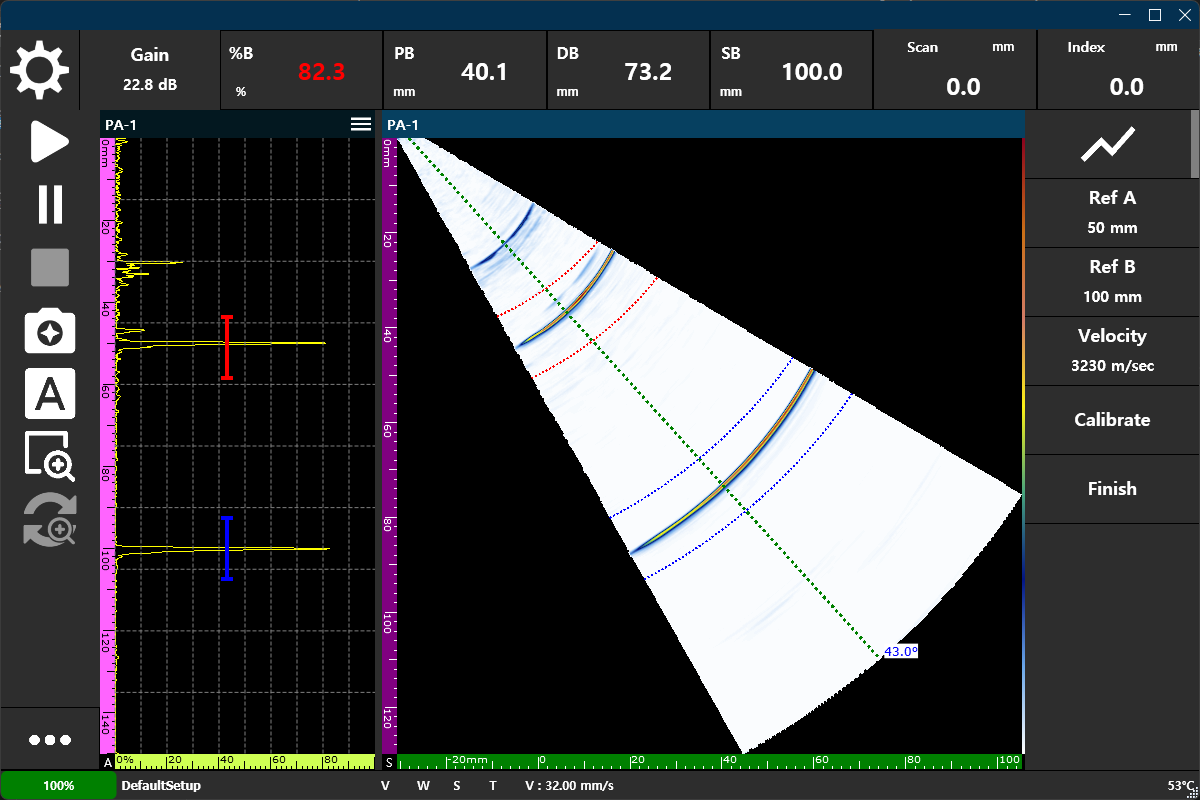

① 보정 프로세스 및 UI 구성
- Ref A / Ref B (mm): 보정 블록에서 사용자가 정확히 알고 있는 두 지점의 실제 물리적 거리(예: 50mm, 100mm)를 입력하는 칸입니다.
- Calibrate 버튼: 두 지점의 에코 신호를 게이트로 포착한 후, 단 한 번의 클릭으로 실제 재질 음속(m/sec)을 시스템이 자동 계산하여 도출합니다.
- Finish 버튼: 산출된 음속 값이 시스템 전체 설정에 적용되며 보정 프로세스를 완료합니다.
2. 안정적인 분석을 위한 조작 단계
- 두께 설정: 보정용 시험편(Calibration Block)의 얇은 구간(Ref A)과 두꺼운 구간(Ref B)의 정확한 수치를 UI 입력 창에 입력합니다.
- 신호 캡처: 각 두께 지점(Ref A, Ref B)에서 반사되는 초음파 신호의 피크(Peak)를 A 게이트와 B 게이트로 각각 지정합니다.
- 자동 산출:
Calibrate버튼을 누르면 DSVision이 두 게이트 신호의 시간차를 분석하여 절대적인 음속을 자동으로 유도합니다.
3. 재질별 주요 음속 가이드 및 수동 설정
실제 보정을 수행하기 전이거나 대략적인 검토가 필요한 경우, DSVision은 현업에서 자주 쓰이는 금속 재질의 표준 음속 라이브러리를 제공하여 신속히 수치를 불러올 수 있습니다. 탐상 모드(종파/횡파)에 따른 수동 수치 입력을 위해 아래의 표준값을 참조할 수 있습니다.
| 재질 (Material) | 종파(Longitudinal) | 횡파(Transverse/Shear) |
|---|---|---|
| 탄소강 (Steel 1018) | ~5,920 m/s | ~3,250 m/s |
| 스테인리스 (SS 304) | ~5,660 m/s | ~3,120 m/s |
| 알루미늄 (Aluminum) | ~6,320 m/s | ~3,130 m/s |
- 실시간 모니터링 연동: Specimen 설정 메뉴에서 음속 값을 직접 변경하는 즉시, 화면 상의 A-Scan 눈금 및 S-Scan 눈금과 사운드 패스(Sound Path) 값이 실시간으로 연동되어 시각적인 피드백을 제공합니다.
4. 바이어 및 검사원을 위한 핵심 가치
- Absolute Accuracy (절대 정밀도): 단순한 이론적 속도가 아닌, 실제 현장 모재의 물리적 특성(경도, 밀도 등)을 100% 동기화하여 거리 오차를 원천적으로 제거합니다.
- Simplified Workflow (간소화된 흐름): 복잡한 물리 계산 수식 없이 두 점의 신호 캡처와 실제 두께 입력만으로 빠르고 직관적인 보정이 가능합니다.
- Data Integrity (데이터 무결성): 정확하게 보정된 음속 값은 이후의 웨지 지연 보정(Wedge Delay), TCG 등 모든 후속 검사 프로세스의 신뢰도를 강력하게 보장합니다.
[!IMPORTANT] “정확한 위치 정보는 데이터의 생명입니다.”
DSVision의 정교한 2-Point 보정 기술은 가상의 전기 신호를 신뢰할 수 있는 물리 데이터로 매핑하며, 검사 결과의 높은 객관성을 증명합니다.
